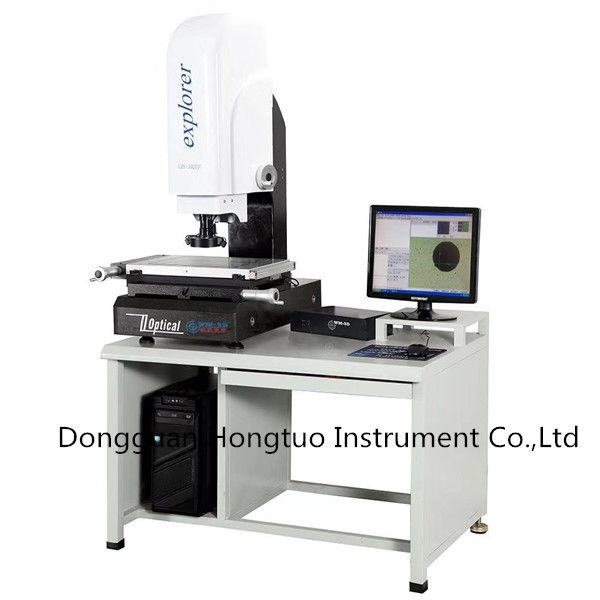

Máquina de medición de imágenes manual con Excel, DXF, Word y informe CAD
Introducción:
Máquina de medición de coordenadas ópticas / Máquina de medición de imágenes adopta una lente de zoom telecéntrico de precisión multi-ampliación, distorsión ultra baja y alta resolución que fue desarrollada por nuestra compañía,equipando con DSP 1/2 CCD sistema de video multicolor que nuestra empresa especialmente diseñado para la medida óptica, para que las venas superficiales de la pieza de trabajo puedan mostrarse de manera muy clara y distinta, la hiberarquía de perfil es distinguible y puede ampliarse con precisión 20 ~ 125 veces para una medida de precisión.
Estructura y composición:
El instrumento de medición de imagen es una especie de cámara de color CCD de alta resolución, lente de zoom continuo, pantallas de color, generador de línea transversal de video, regla óptica de precisión, procesador de datos multifunción,Software de medición de datos 2D y instrumentos de medición de imágenes ópticas de alta precisión para estructuras de tablas de alta precisión.
Especificación:
| Instrumento de medición de imagen de Hongtuo |
|
| Modelo |
Rango de acción |
Tamaño externo |
Peso (en kg) |
Capacidad ((KG) |
| DH-2010F |
200*100*200 mm |
500*700*1100 mm |
170 |
20 |
| Precisión |
Eje XY |
Eje Z |
| 3um+L/200 |
|
|
L, la longitud medida
|
| Velocidad |
Eje XY |
Eje Z |
| La mano |
La mano |
| Medio ambiente de funcionamiento |
Temperatura: 20 °C ± 2 °C
Variación de la temperatura:< 2°C/h
Humedad: 50-60%
|
| Vibración: < 0,002 mm/s, < 15 Hz |
| Potencia: 220 V, 50 Hz, 10 A |
|
Lista de configuración
|
| Número |
Punto de trabajo |
Descripción |
Especificación técnica |
| 1 |
Cuerpo de la máquina
|
Anfitrión |
Sistema de medición por vídeo |
| 2 |
Estructura |
00 mármol de nivel de Jinan |
| 3 |
Regla |
Resolución del eje XY 0,5um |
| 4 |
Guía |
Guía cruzada de estilo V |
| 5 |
El rocker |
Rocker de 3 ejes XYZ, no es fácil de deformar |
| 6 |
Sistema óptico
|
El CCD |
1/3 CCD cámara a color |
| 7 |
Lentes |
Lente de acercamiento |
| 8 |
Potencia multiplicadora |
Magnificación óptica de 0,7-4,5X
Magnificación de vídeo 30-230x
|
| 9 |
Luz de superficie |
3 anillos 8 octantes, iluminación fría LED |
| 10 |
Luz de perfil |
Iluminación fría LED |
| 11 |
Sistema de software |
Software de medición |
Sistema hecho de forma independiente |
| 12 |
Sistema de control electrónico |
Sistema de control de Hongtuo |
Llegar y desarrollarse de forma independiente |
| 13 |
Accesorios
|
El ordenador |
Computadoras industriales o de marca |
| 14 |
Mesa de trabajo |
Las demás máquinas de la partida 9403 |
| 15 |
Certificación |
Calificado por Hongtuo |
