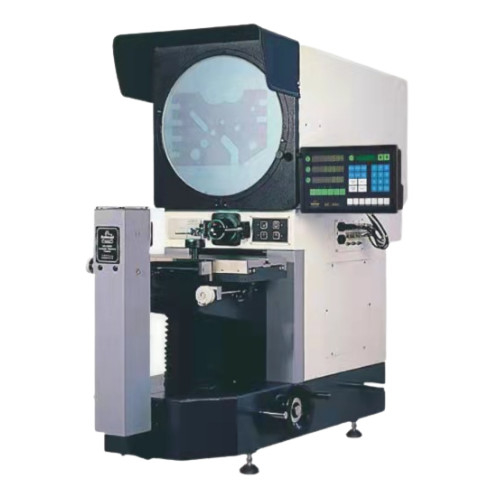

Proyector de perfiles horizontal de carrera larga, comparador de medición óptica, precio CPJ-3020W
ProductoBreve:
Los proyectores de perfiles horizontales, instrumentos de medición ergonómicos con una estructura mecánica confiable y una ampliación de alta precisión, están especialmente diseñados para las mediciones que no se pueden lograr fácil o eficazmente con los proyectores de perfiles tradicionales (verticales). Los sistemas permiten inspeccionar y medir el perfil, la sección, la superficie y el contorno de piezas de trabajo complicadas, como cortadores, engranajes de rueda, tornillos y resortes.
Características:
1. Proyector de perfiles horizontal
2. Fácil de operar
3. Resolución de la escala lineal: 0.5um
4. Lectura digital potente para soportar una medición fácil y precisa
5. Confiable y rentable
6. Preciso y exacto
7. Bajo costo de mantenimiento
8. Software propietario opcional
Especificación:
| Modelo |
CPJ-3020W |
CPJ-4025W |
| Recorrido del eje X (mm) |
200 |
250 |
| Recorrido del eje Y (mm) |
100 |
150 |
| Tamaño de la mesa de trabajo (mm) |
400×150 |
450×200 |
| Rango de giro |
±15° |
±15° (se puede hacer a medida a ±25°) |
| Resolución (μm) |
0.5 |
| Error de indicación (mm) |
Eje X, Y: (2.5+L/100). Eje Z: 3.5+L/50 (L es la longitud del objeto medido. Unidad: mm) |
| Recorrido del eje Z (mm) |
75 (enfoque) |
100 (enfoque) |
| Peso (kg) |
160 |
240 |
| Dimensión (mm) |
1090×830×1010 |
1215×646×1210 |
| Pantalla del proyector |
Tamaño (mm) |
∅ 300 |
∅400 |
| Rango rotatorio |
0~360° |
| Resolución |
1’ o 0.01° |
| Lente (CPJ-3020W) |
Ampliación |
10× (Opcional) |
20× (Opcional) |
50× (Opcional) |
100× (Opcional) |
| Campo de visión (mm) |
∅30 |
∅15 |
∅6 |
∅3 |
| Distancia de trabajo (mm) |
77.7 |
44.3 |
38.4 |
25.3 |
| Lente (CPJ-4025W) |
Ampliación |
5× (Opcional) |
10× (Estándar) |
20× (Opcional) |
50× (Opcional) |
100× (Opcional) |
| Campo de visión (mm) |
∅ 80 |
∅40 |
∅20 |
∅8 |
∅4 |
| Distancia de trabajo (mm) |
93.7 |
103.9 |
95.1 |
65.7 |
35.0 |
| Sistema de procesamiento de datos |
DRO multifuncional DC-3000 |
| Iluminación |
Transmisión: Lámpara halógena de 24V/150W. Reflexión: Lámpara halógena de 21V/150W. |
| Accesorios |
Impresora, detector de bordes, software de medición M2D-CPJ, etc. |
| Fuente de alimentación: CA 100-240V 50/60Hz. Potencia total: 450W |
