Name: Cómo usar la máquina proyector de perfiles, Procedimiento del proyector de perfiles
Brand: Guangdong Hongtuo Instrument Technology Co,Ltd
SKU: Se trata de un artículo de la CPJ-3025.
Availability: InStock

Inicio Productos máquina de medición óptica

Cómo usar la máquina proyector de perfiles, Procedimiento del proyector de perfiles

Datos del producto:

Lugar de origen:	Dongguan, China
Nombre de la marca:	DahoMeter
Certificación:	ISO,SGS
Número de modelo:	Se trata de un artículo de la CPJ-3025.

Pago y Envío Términos:

Cantidad de orden mínima:	Un conjunto
Precio:	negotiable
Detalles de empaquetado:	9977126cm;170kg
Tiempo de entrega:	5 días
Condiciones de pago:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente:	300 juegos por mes

Contactar ahora

Descripción detallada del producto

Utilización:	Proyector de perfil	Pruebas antes de la entrega:	Sí
Servicio al cliente después de la venta:	Sí	Tamaño de la mesa de metal:	450*280mm
Tamaño de las mesas de vidrio:	260 * 160	Gama rotatoria de la pantalla:	0°~360°

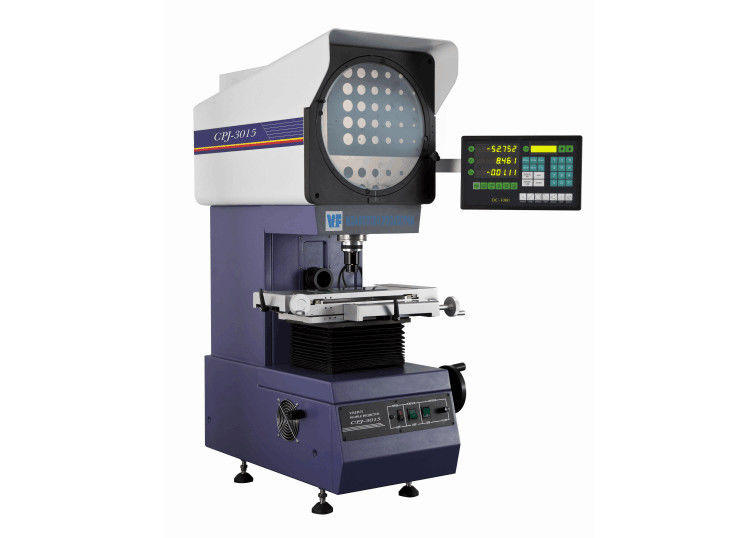

Cómo usar la máquina proyector de perfiles, procedimiento del proyector de perfiles

Características del producto:

• Proyector de perfiles de alta calidad, muy versátil y fácil de operar;
• Amplio rango de recorrido 200 mm x 100 mm como estándar;
• Etapa de escala lineal con resolución de 0,0005 mm;
• Pantalla de vidrio esmerilado fino para una imagen clara;
• Iluminación de perfil y superficie incorporada;
• Lentes de proyección de 10x, 20x, 50x, 100x disponibles.

Especificación:

Modelo	Imagen invertida	CPJ-3015	CPJ-3020	CPJ-3025	CPJ-3030	CPJ-3040
Modelo	Imagen vertical	CPJ-3015Z	CPJ-3020Z	CPJ-3025Z	CPJ-3030Z	CPJ-3040Z
Mesa de trabajo	Tamaño de la mesa de metal(mm)	354*228	404*228	450*280	500*330	606*466
	Tamaño de la mesa de vidrio (mm)	210*160	260 *160	306 *196	321*221	450*350
	Recorrido del eje X (mm)	150	200	250	295	400
	Recorrido del eje Y (mm)	100	100	150	195	300
	Recorrido del eje Z (mm)	100 enfoque
	Error de indicación (µm)	E1XY=2.5+L/100
	Resolución (µm)	0.5
Pantalla del proyector	Tamaño de la pantalla (mm):	Ø 312 rango de trabajo > Ø 300 (retículas)
	Rango rotatorio de la pantalla:	0°~360°
	Resolución (eje X, eje Y):	1´ o 0.01°
Lente	Múltiplo de la lente:	10X (opción) 20X (opción) 50X (opción) 100X (opción)
	Vista del objeto (mm):	Ø30 Ø15 Ø6 Ø3
	Distancia de trabajo (mm):	77.7 44.3 38.4 25.3
	Altura máxima de medición (mm):	90 90 90 90
Sistema de procesamiento de datos	Sistema de procesamiento de datos multifunción DC-3000, puede realizar la transición del inglés y el chino, se puede utilizar para recopilar datos y medir el punto, la línea, el círculo, el ángulo y la distancia.
Iluminación	La iluminación de transmisión y reflexión: lámpara halógena de 24V/150W.
Potencia	1100-240V (CA), 50/60HZ, Potencia total: 400W
Enfriamiento	Enfriamiento forzado
Dimensiones	LAH (mm)	7807801100	7807801100	8107801120	9007801020	8107801120
Peso	Unidad: (kg)	160	160	180	250	250
Opcional	Mini-impresora, detector de bordes, software M2D, etc.

Contacto

Guangdong Hongtuo Instrument Technology Co,Ltd

Persona de Contacto: Mr. zhong

Teléfono: +8613267004347

Fax: 86-769-23181253
