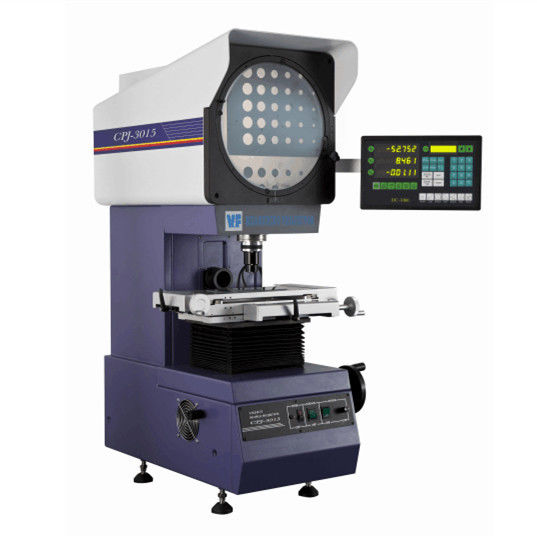

Proyector de perfil 3D de alta calidad, equipo de medición de proyector de perfil
Usos:
1. El proyector de perfil se utiliza principalmente para la medición de las piezas mecánicas de la longitud,
ángulo, contorno y forma de la superficie.
2. Es ampliamente utilizado en medidores, electrónica, maquinaria aeroespacial, industria ligera, universidades, institutos de investigación y departamentos de inspección de medición.
3. Este instrumento puede inspeccionar todo tipo de superficies y contornos de piezas de trabajo complicadas, levas, roscas, engranajes, realizar fresas, etc.
Especificación:
| Modelo |
CPJ-3015 |
| Mesa |
Tamaño de la mesa de metal (mm) |
340X152 |
| Tamaño de la mesa de vidrio (mm) |
196X96 |
| Recorrido del eje X (mm) |
150 |
| Recorrido del eje Y (mm) |
50 |
| Recorrido del eje Z (mm) |
90 para enfoque |
| Precisión de medición |
(3+L/50)µm |
| Resolución (eje X, eje Y) |
0.0005 mm |
| Tamaño de la pantalla (mm): |
Ø 312 Rango utilizado>Ø 300 (con la línea del medidor) |
| Rango rotatorio de la pantalla: |
0°~360° |
| Resolución del ángulo rotatorio |
1´ o 0.01° |
| Lente |
Ampliación |
Opción 10X |
Opción 20X |
Opción 50X |
Opción 100X |
| Vista del objeto |
Ø30 |
Ø15 |
Ø6 |
Ø3 |
| Distancia de trabajo |
77.7mm |
44.3mm |
38.4 |
25.3 |
| Altura máxima de la pieza de trabajo |
80mm |
80mm |
80mm |
80mm |
| Sistema de procesamiento de datos |
Sistema de procesamiento de datos multifunción DC-3000, que aparece en inglés, se puede utilizar para recopilar los datos y medir el punto, la línea, el círculo, el ángulo y la distancia |
| Enfriamiento |
Por tres ventiladores |
| Iluminación |
La iluminación de transmisión y reflexión: lámpara halógena de 24V/150W. |
| Potencia |
110V/220V (CA), 50/60HZ, Potencia total=400W |
| Dimensiones |
780*780*1100mm |
| Peso |
180kg |
