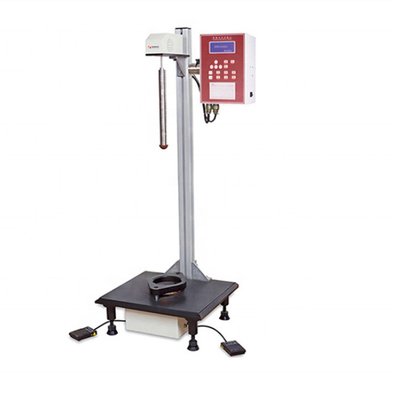

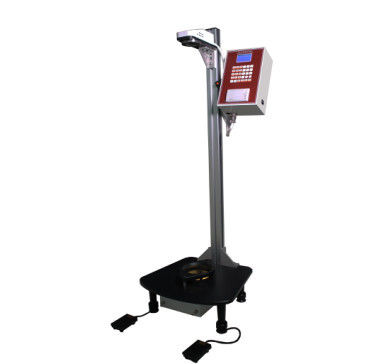

Instrumento de ensayo de impacto de dardos en caída, aparato de ensayo de impacto de dardos en caída, equipo de ensayo de impacto de dardos en caída
Aplicación:
Se utiliza para medir la masa y la energía de impacto de una película o hoja de plástico del 50% cuando la película o hoja de plástico con un grosor inferior a 1 mm es impactada por un dardo en caída libre a una altura determinada.
Características
- 2 métodos de ensayo de A y B y determinación automática del estado de ensayo
- La suspensión electromagnética y la liberación automática del dardo en caída reducen los errores causados por el funcionamiento manual
- La sujeción neumática, los 2 modos de arranque del interruptor manual y del pedal y la luz de observación incorporada son convenientes para el funcionamiento del usuario
- El software profesional admite visualización de resultados de varias unidades, visualización gráfica del proceso de prueba y exportación e impresión de datos
- Equipado con un puerto USB y un puerto de microimpresora que es conveniente para la transmisión de datos y la conexión al PC
Principio
Antes de comenzar el ensayo, elija el método de ensayo y estime una masa inicial y Δm. Comience el ensayo. Si la primera muestra falla, disminuya la masa del dardo que cae en Δm.Si la primera muestra no es un fracaso, aumentar la masa de la flecha que cae en Δm. Continúe el ensayo de acuerdo con esta regla. En resumen, aumentar o disminuir en Δm según si la primera muestra es un fallo o no.Después de 20 ejemplares, calcular el número total de muestras fallidas N. Si N es igual a 10, el ensayo ha terminado. Si N es inferior a 10, añadir muestras y continuar el ensayo hasta que N es igual a 10.añadir una muestra y continuar el ensayo hasta que el número de muestras no defectuosas alcance 10Luego, el probador calcula los resultados del ensayo automáticamente de acuerdo con fórmulas específicas.
Las normas
Este instrumento se ajusta a diversas normas nacionales e internacionales:
Las medidas de seguridad se aplicarán a las instalaciones de los Estados miembros en las que se encuentren establecidas las normas de seguridad.
Especificaciones técnicas
| Especificaciones |
Se trata de un sistema de control de la velocidad. |
| Método de ensayo |
El método A o el método B son opcionales |
| Rango de ensayo |
Método A: entre 50 y 2000 g
Método B: entre 300 y 2000 g |
| Precisión |
0.1 g (0,1 J) |
| Clampada para muestras |
Clampada neumática |
| Presión del suministro de gas |
0.6 MPa (fuera del ámbito de suministro) |
| Suministro de gas en puertos |
Tubos de PU de Φ8 mm |
| Tamaño del espécimen |
> 150 mm x 150 mm |
| Fuente de alimentación |
AC 220V 50 Hz |
| Peso neto |
70 kilos |
| Dimensión del instrumento |
Método A: 500 mm (L) x 450 mm (W) x 1320 mm (H) |
| Método B: 500 mm (L) x 450 mm (W) x 2160 mm (H) |
