Máquina de ensayo de tracción de caucho WDW-5S, Máquina universal de ensayo de caucho de excelente calidad y tecnología sofisticada
1. Aplicación:
Caucho y plásticos; inspección metrológica de calidad; inspección y arbitraje de productos básicos; departamento de supervisión técnica; colegios y universidades; laboratorio de investigación científica; laboratorio de materiales básicos; acero metalúrgico; fabricación de maquinaria; electrodomésticos; producción de automóviles; fibra química textil; cables y alambres; materiales de embalaje y alimentos; Instrumentación; equipo médico; petroquímica; energía nuclear civil; aeroespacial; materiales cerámicos; industria de materiales magnéticos; baterías de energía; materiales básicos;
2. Estándar:
ASTM, ISO, DIN, GB y otras normas internacionales.
3. Principales parámetros técnicos:
| Marca |
HongTuo |
| Modelo |
WDW-S |
| -005 |
-01 |
-02 |
-05 |
-1 |
-2 |
-5 |
-10 |
| Capacidad |
KN |
0.05kN |
0.1 kN |
0.2 kN |
0.5kN |
1 kN |
2kN |
5kN |
10KN |
| KG |
5kg |
10kg |
20kg |
50kg |
100kg |
200kg |
500kg |
1000kg |
| lb |
|
|
|
|
|
|
|
|
| Estructura |
Estructura de doble riel |
Estructura de tres rieles dobles |
| Cambio de unidad |
G,Kg,lb,N,KN |
| Cambio de unidad de desplazamiento |
Pulgadas cm mm |
| Nivel de la máquina de prueba |
1 clase |
| Rango de fuerza efectiva |
0.4％～100％FS |
| Precisión de la fuerza |
Dentro de ±0.5% |
| Descomposición de la fuerza |
1/200 000 |
| Ampliación de la potencia de la fuerza |
X1,X2,X5,X10,X20,X50,X100.,etc. Cambio automático de siete velocidades |
| Resolución de desplazamiento |
0.05mm |
| Precisión de desplazamiento |
Dentro de ±1% |
| Rango de medición de deformación |
2%～100%FS |
| Precisión de indicación de deformación |
Dentro de ±1% |
| Rango de medición de gran deformación |
(0～800)mm |
| Resolución de gran deformación |
0.05mm |
| Límite de error de indicación de gran deformación |
Dentro de ±1% |
| Velocidad máxima de prueba |
500 mm/min；opcional máximo 1000 mm/min |
| MVelocidad mínima de prueba |
0.1 mm/min |
| Precisión de la velocidad |
Dentro de ±1% |
|
Recorrido del haz
Altura de medición
|
estándar |
Sin carrera de prueba de agarre: 920 mm |
| opcional |
Sin carrera de prueba de agarre: 1320 mm |
| Configuración de la fijación |
Un juego de agarre de tracción；puede elegir otros agarres |
| Método de retorno |
Selección manual o automática, retorno automático después de que finalice la prueba o retorno manual a la posición inicial |
| Método de parada |
1. Valor de rotura máximo parada automática 2. Parada de ajuste de seguridad de límite superior e inferior |
| Dispositivos de seguridad |
1. Protección del interruptor de límite mecánico 2. Freno de emergencia del interruptor de parada de emergencia |
| Protección contra sobrecarga |
Más del 10% de la carga máxima, protección automática de la máquina |
| Accesorios |
1 cable de alimentación; 1 manual; 1 certificado |
| Accesorios opcionales |
Dispositivo antisalpicaduras (puerta protectora); impresora; software |
| Suministro de energía |
220V.AC/ 50HZ; 110V.AC/60HZ |
| Tamaño/peso del host principal |
Modelo estándar: Largo*Ancho*Alto: 450 mm*400 mm*1160 mm / Alrededor de 50 KG
Modelo de aumento de altura: Largo*Ancho*Alto: 450 mm*400 mm*1550 mm / Alrededor de 55 KG
|
| Tamaño del embalaje / peso |
Modelo estándar: Largo*Ancho*Alto: 550 mm*500 mm*1400 mm / Alrededor de 73 KG
Modelo de aumento de altura: Largo*Ancho*Alto: 550 mm*500 mm*1800 mm / Alrededor de 78 KG
|

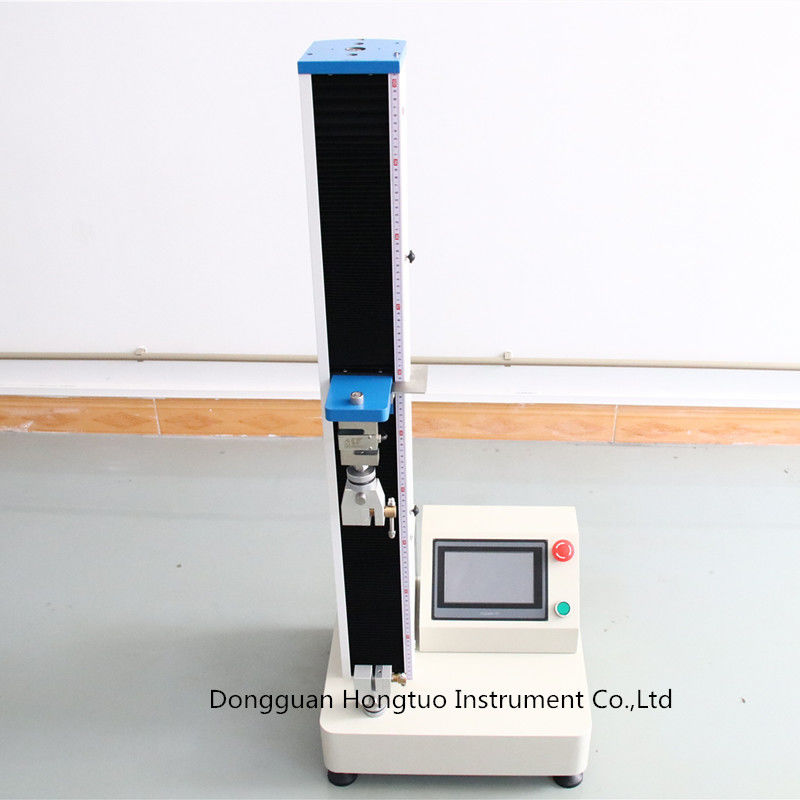

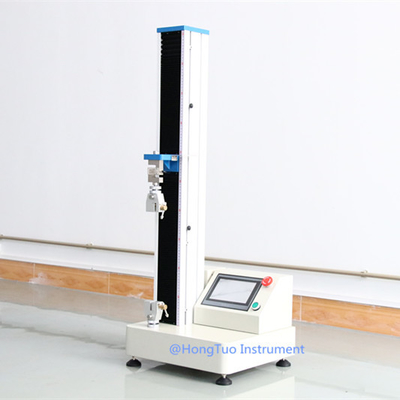

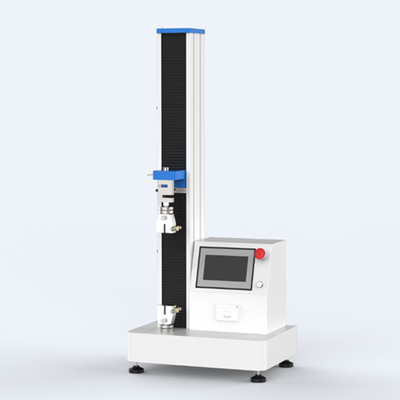

4. Característica de la unidad principal:
4.1 Adopte una estructura de columna única, inferior para tracción, superior para compresión, doble espacio. La viga se eleva sin escalones, ligera pero rígida.
4.2 Adoptando el accionamiento del husillo de bolas, realice una transmisión sin holgura, asegúrese del control de precisión de la fuerza de prueba y la velocidad de deformación.
4.3 El codificador fotoeléctrico es el sensor de desplazamiento, con alta resolución, fuerte capacidad antiinterferente.
4.4 La placa de protección con mecanismo de límite se utiliza para controlar el rango de movimiento del haz, con el fin de evitar que el sensor se dañe debido a que la distancia de movimiento es demasiado grande.
4.5 La mesa, las vigas móviles están hechas de placa de acero de mecanizado de precisión de alta calidad, no solo reducen la vibración generada por la fractura de la muestra, sino que también mejoran la rigidez.
4.6 La cola del motor está hacia arriba, por encima de la superficie de trabajo, este diseño hace que el espacio inferior de la unidad principal se estreche, toda la máquina es más coordinada y es más fácil extender el calor generado por la rotación del motor, prolongar la vida útil de los componentes eléctricos.
4.7 Tres columnas de orientación obligatoria, hacen que la rigidez de la unidad principal mejore mucho, para garantizar aún más la repetibilidad de la medición.
4.8 Adopte la instalación de agarre tipo perno, haga que el agarre sea más fácil de reemplazar.
5. Característica de la función:
5.1 Calibración automática: el sistema puede realizar automáticamente la precisión del valor de calibración.
5.2 Después de que la muestra se rompa, parada automática.

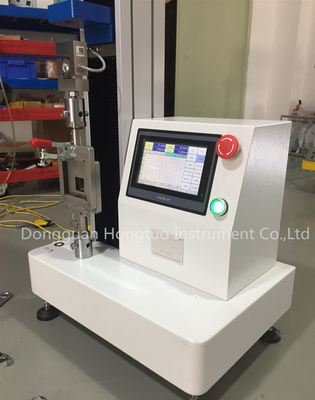

5.3 Pantalla automática: Durante todo el proceso de prueba, la pantalla LCD muestra en tiempo real la fuerza de prueba, el valor máximo, el desplazamiento, la velocidad de prueba y la curva de tiempo de fuerza de prueba, la curva de desplazamiento de fuerza de prueba.
5.4 Retorno automático: el haz regresa automáticamente a la posición inicial cuando finaliza la prueba.
5.5 Juicio de rotura: muestra después de la fractura, el haz se detiene automáticamente.
5.6 Protección de limitación: control del programa y protección de limitación mecánica.
5.7 Protección contra sobrecarga: cuando más del 3 al 5% de la carga nominal, el dispositivo deja de funcionar automáticamente.
5.8 Cálculo automático: cálculo automático del área después de ingresar el diámetro de la muestra (redondo) Ancho, grosor (plano), calibre de la muestra, etc.
