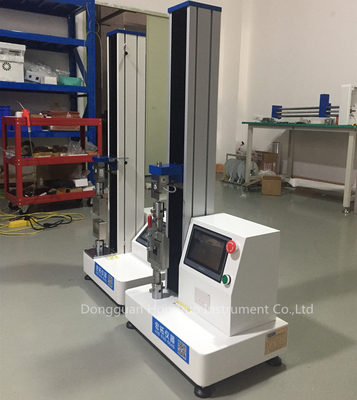

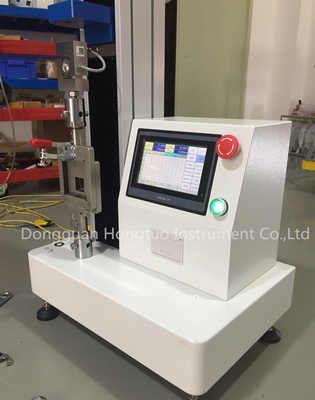

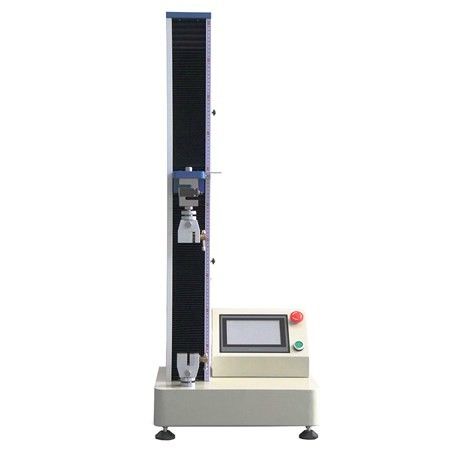

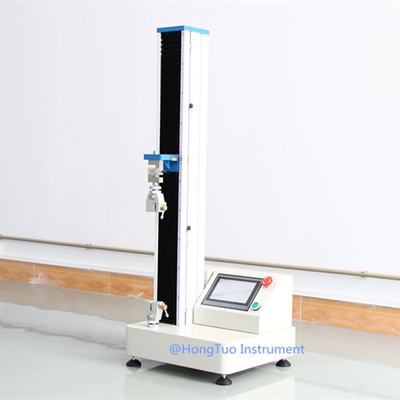

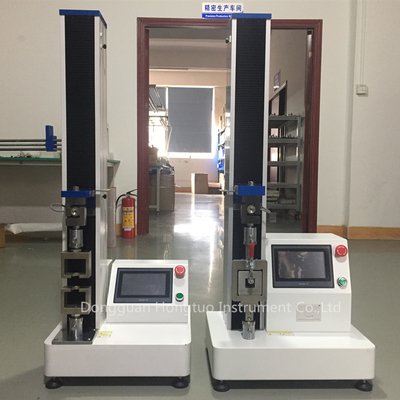

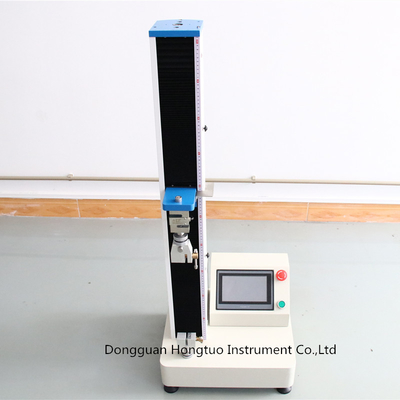

Máquina de ensayo de resistencia a la tracción de cuero Máquina de ensayo universal
1. Aplicación:
Es aplicable a una amplia gama de materiales para tensión, compresión, flexión, corte y prueba de ciclo bajo.Se utiliza ampliamente en las industrias correspondientes, investigación y desarrollo, institutos de ensayos y centros de formación, etc.
2. Estándar:
Las normas de calidad de los productos incluidos en el presente anexo son las siguientes:
3. Principales parámetros técnicos:
| Marca del producto |
- ¿ Por qué? |
| Modelo |
Se trata de un sistema de control de la calidad. |
| -005 |
-01 años |
-02 años |
-05 años |
- ¿Qué es? |
- ¿ Qué pasa? |
- 5 años |
-10 años |
| Capacidad |
No incluidos |
0.05kN |
0.1 kN |
0.2 kN |
0.5kN |
1 kN |
2kN |
5kN |
10KN |
| En gramos |
5 kilos |
10 kg de peso |
20 kg de peso |
50 kg de peso |
100 kg de peso |
200 kg de peso |
500 kg de peso |
1000 kg de peso |
| - ¿Qué quieres decir? |
|
|
|
|
|
|
|
|
| Estructura |
Estructura de doble carril |
Estructura de tres rieles dobles |
| Cambio de unidad |
G,Kg,lb,N,KN |
| Cambio de unidad de desplazamiento |
Pulgadas cm mm |
| Nivel de la máquina de ensayo |
1a clase |
| Rango de fuerza efectiva |
00,4% ∼100%FS (en inglés) |
| Precisión de la fuerza |
Dentro del ±0,5% |
| Descomposición de la fuerza |
1/200 000 |
| Magnificación de fuerza |
X1, X2, X5, X10, X20, X50, X100, etc. Cambiador automático de siete velocidades |
| Resolución de desplazamiento |
0.05 mm |
| Precisión del desplazamiento |
Dentro del ±1% |
| Rango de medición de la deformación |
2% ∼100% de FS |
| Precisión de la indicación de la deformación |
Dentro del ±1% |
| Largo rango de medición de la deformación |
(0 ¢ 800) mm |
| Resolución de deformación alta |
0.05 mm |
| Límites de error de las indicaciones de deformación |
Dentro del ±1% |
| Velocidad máxima de ensayo |
La velocidad máxima máxima de la corriente es de 500 mm/min. |
| M.velocidad de ensayo máxima |
0.1 mm/min |
| Precisión de la velocidad |
En el interior± 1% |
|
Recorrido del haz
Altura de medición
|
normalidad |
No hay golpes de ensayo de agarre:920 mm |
| Opcional |
No hay golpes de ensayo de agarre:1320 mm |
| Configuración de los accesorios |
Un conjunto de agarres de tracción; puede elegir otros agarres |
| Método de devolución |
Selección manual o automática, retorno automático después del final del ensayo o retorno manual a la posición inicial |
| Método de detención |
1.Valor máximo de ruptura parada automática 2.Parada del límite superior e inferior de ajuste de seguridad |
| Dispositivos de seguridad |
1Protección del interruptor de límite mecánico 2.Conmutador de parada de emergencia |
| Protección contra sobrecargas |
Más del 10% de la carga máxima, protección automática de la máquina |
| Accesorios |
1 cable de alimentación; 1 manual; 1 certificado |
| Accesorios opcionales |
Dispositivos antispallado (puerta de protección); impresora;software |
| Suministro de polvo |
Las demás:.AC/50 Hz; 110V.AC/60 Hz |
| Tamaño/peso del huésped principal |
Modelo estándar:Llevo*ancho*altura:450mm*400mm*1160mm / Alrededor de 50KG
Modelo de elevación:Llevo*ancho*altura:450mm*400mm*1550mm / Alrededor de 55KG
|
| Tamaño del embalaje / peso |
Modelo estándar:Llevo*ancho*altura:550mm*500mm*1400mm / Alrededor de 73KG
Modelo de elevación:Llevo*ancho*altura:550mm*500mm*1800mm / Alrededor de 78KG
|
4Características principales de la unidad:
4.1 Adoptar una estructura de una sola columna, inferior para la tracción, superior para la compresión, doble espacio.
4.2 Adopción del accionamiento por tornillo de bola, no se realiza ninguna transmisión de espacio libre, asegurarse del control preciso de la fuerza de ensayo y la velocidad de deformación.
4.3 El codificador fotoeléctrico es el sensor de desplazamiento, con alta resolución y fuerte capacidad antiinterferente.
4.4 La placa de blindaje con mecanismo de límite utilizada para controlar el rango de movimiento del haz, para evitar daños en el sensor debido a que la distancia de movimiento es demasiado grande.
4.5 Las vigas móviles de la mesa están hechas de chapa de acero de mecanizado de precisión de alta calidad, no sólo reducen la vibración generada por la fractura de la muestra, sino que también mejoran la rigidez.
4.6 La cola del motor está hacia arriba, por encima de la superficie de trabajo, este diseño hace que la unidad principal tenga un espacio más reducido, la máquina entera es más coordinada,y más fácil de difundir el calor generado por la rotación del motor, prolongar la vida útil de los componentes eléctricos.
4.7 Tres columnas de orientación obligatoria, que mejoran considerablemente la rigidez de la unidad principal, para garantizar aún más la repetibilidad de las mediciones.
4.8 Adopte una instalación de agarre de tipo perno para facilitar el reemplazo del agarre.
5. Característica de la función:
5.1 Calibración automática: el sistema puede realizar automáticamente la exactitud del valor de calibración.
5.2 Después de que la muestra se rompa, parada automática.
5.3 Display automático: durante todo el proceso de ensayo, el LCD muestra en tiempo real la fuerza de ensayo, el valor máximo, el desplazamiento, la velocidad de ensayo y la curva fuerza-tiempo de ensayo,Curva de desplazamiento de la fuerza de ensayo.
5.4 Regreso automático: el haz vuelve automáticamente a la posición inicial al finalizar el ensayo.
5.5 Juicio de rotura: muestra tras la rotura, parada automática del movimiento del haz.
5.6 Protección de limitación: control por programa y protección de limitación mecánica.
5.7 Protección contra sobrecargas: Cuando se interrumpa automáticamente el funcionamiento de más del 3 a 5% del dispositivo de carga nominal.
5.8 Cálculo automático: área de cálculo automático después del diámetro de la muestra de entrada (redonda) Ancho, grosor ((plano), calibre de la muestra, etc.
