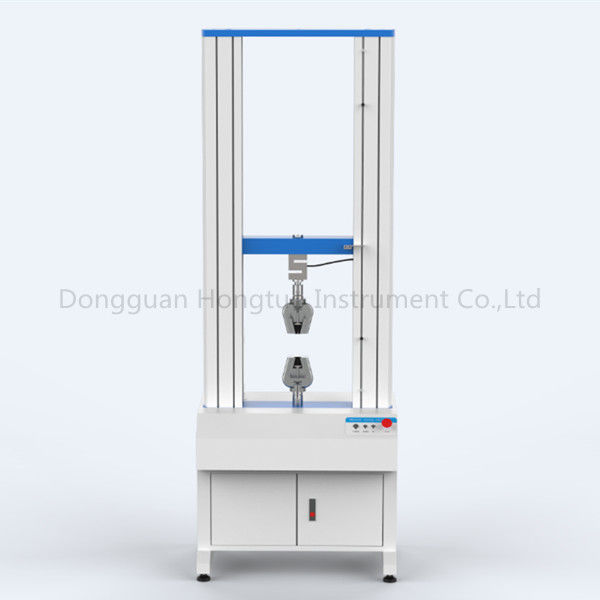

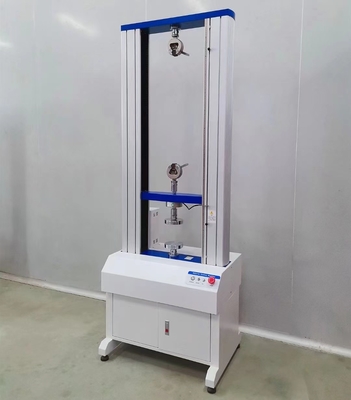

Máquina de prueba universal, máquina de prueba de compresión de tracción
1Aplicación:
La máquina de ensayo electrónica universal está diseñada y fabricada de acuerdo con:Se aplicarán las siguientes medidas:Aplicable a una amplia gama de materiales paraensayo de tensión, compresión, flexión, corte y ciclo bajo.Apto parametal, caucho, plástico, resorteSe utiliza ampliamente en las industrias correspondientes, la investigación y el desarrollo, los institutos de pruebas y centros de formación, etc.
2Las especificaciones principales:
| Modelo |
¿Qué es eso?
Se aplicará el procedimiento siguiente:
|
¿Qué es eso?
100D
|
¿Qué es eso?
200D y 300D
|
¿Qué es eso?
500D/ 600D
|
| Carga máxima |
10 kN
1000 kgf
|
20 kN
2000 kgf
|
50 kN
5 000 kgf
|
100 kN
10 000 kgf
|
200 kN
20000 kgf
|
300 kN
30000 kgf
|
500 kN
50000 kgf
|
600 kN
60000 kgf
|
| Estructura |
Tipo de piso |
| Modelo de control |
Control por ordenador |
El estrés constante, la tensión constante,
Sistema de control de circuito cerrado de desplazamiento constante
|
| Precisión de carga |
≥ ± 1% |
| Rango de carga |
Entre el 2% y el 100% de la escala completa |
| Resolución de la carga |
1/20000 de escala completa |
| Rango de ensayo de deformación |
/ |
El 2%~100 |
| Precisión de la deformación |
/ |
≥ ± 0.5 |
| Resolución de la deformación |
/ |
1/20000 |
| Precisión del desplazamiento |
≥ ± 1% |
| Resolución del Consejo |
0.01 mm |
| Velocidad de desplazamiento |
0Se aplicarán las siguientes medidas: |
0.001-200 mm/min |
| Espacio de tracción |
Las demás: |
de una longitud igual o superior a 650 mm |
Las demás: |
de una longitud igual o superior a 650 mm |
| Ancho del ensayo |
Cuatrocientos milímetros |
450 mm |
5500 mm |
de una longitud igual o superior a 650 mm |
| El modo de sujeción |
Clampada manual |
Clampada hidráulica |
3.Características:

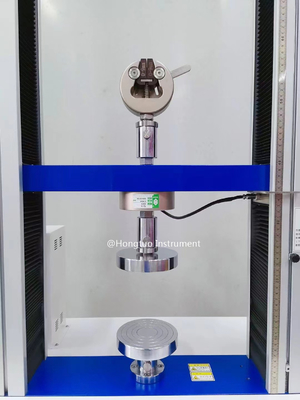

3.1 Esta máquina adoptaestructura de espacio doble, el espacio superior utilizado para la prueba de tracción, el espacio inferior utilizado para la compresión y la prueba de flexión.cinturón sincrónico de arco, tornillo de bolas, en movimiento constante, alta eficiencia de trabajo,bajo nivel de ruido, sin contaminación.
3.2 Sistema eléctrico de medición y control
3.2.1 Con función de protección contra la sobrecarga, el exceso de corriente, el exceso de voltaje, el límite de desplazamiento, la parada de emergencia, etc.
3.2.2 El controlador puede controlar más sensores de carga, alta integración, estabilidad y fiabilidad, fácil ajuste.
3.2.3 Al finalizar el ensayo, parada automática.
3.2.4 Sistema de control con conversión A/D del amplificador programable, E/S digital, conteo y pulso (PWM) y otras funciones en una sola.
3.2.5 Configuración mecánica a cero, medición automática de la fuerza, configuración a cero, calibración y conservación, circuito de control altamente integrado
3.3 Software y interfaz de software
3.3.1 Basado en la plataforma de operación Windows, el software adopta un diseño modular, con un funcionamiento sencillo y funciones potentes
3.3.2 El panel de control ha definido todos los parámetros de control, el método de tratamiento de los datos y el contenido y forma del informe, se pueden establecer diferentes ensayos según el panel de control.
3.3.3 Programa que adopta una estructura de base de datos abierta, integra los métodos de ensayo GB, ISO, ASTM, JIN, DIN y puede personalizarse de acuerdo con requisitos especiales
3.3.4 Con interfaz de Internet, puede transmitir, guardar e imprimir datos. Puede conectar LAN interna de la empresa e Internet.
3.3.5 Puede editar y configurar libremente el formulario de informe, también puede imprimir los datos de ensayo.
