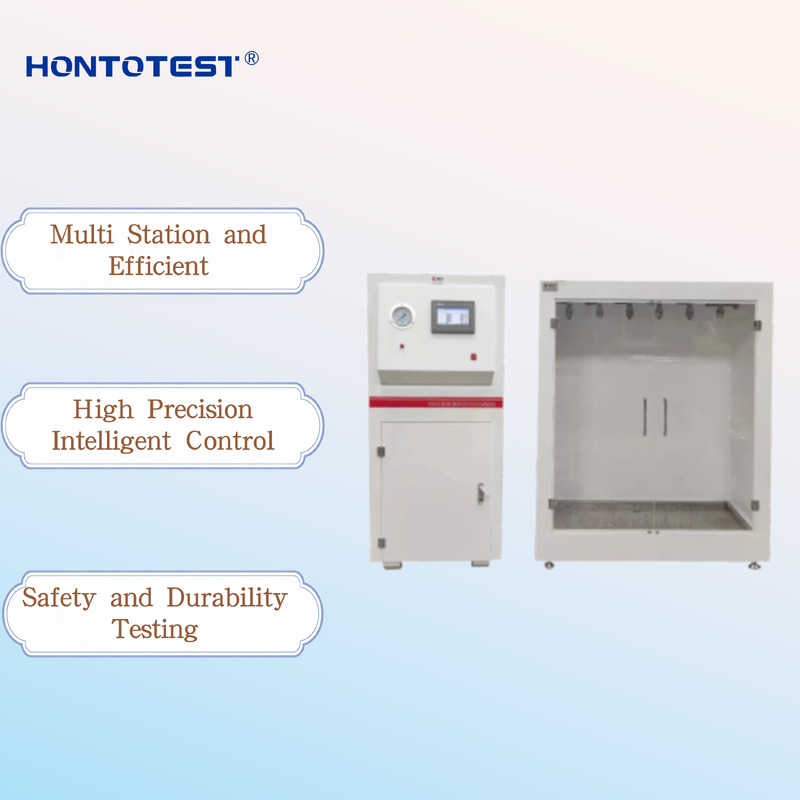

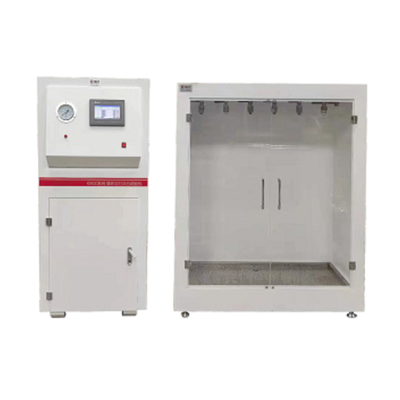

HT-GC-63 Máquina de ensayo de impacto de presión cíclica de tuberías de plástico, probador de fatiga de tuberías termoplásticas y prueba de presión de pulso

Máquina de Prueba de Presión Cíclica de Tuberías de Plástico HT-GC-63, Probador para Fatiga de Tuberías Termoplásticas y Prueba de Presión de Pulso

Descripción general:

La máquina de prueba de impacto de presión cíclica para tuberías de plástico se fabrica de acuerdo con los métodos de prueba especificados en la norma ISO 10508:1995, "Tuberías y accesorios termoplásticos para sistemas de agua caliente y fría". Está diseñada para evaluar la capacidad de las tuberías, accesorios o sistemas de tuberías para resistir fallas por fatiga de tensión y presiones de pulso pico bajo condiciones de carga alternas.

Principio de funcionamiento:

Una vez instalado el espécimen y ajustada la fuerza de tracción de acuerdo con las normas de prueba de tuberías, se puede iniciar la prueba. Este instrumento presenta una configuración de alta gama que comprende una pantalla táctil y un PLC, lo que permite el monitoreo en tiempo real de seis estaciones de prueba; también ofrece funciones como apagado automático al finalizar la prueba, alarmas de fuga de tubería y configuración de frecuencia de impacto.

Características:

Unidad principal

Diseño de estación independiente sin interferencia mutua: Presenta una presión máxima de 15 bar y seis estaciones independientes. Cada estación está equipada con una válvula de cierre; si ocurre una ruptura o falla, la válvula de la estación específica se puede cerrar mientras las pruebas continúan en las otras estaciones.

Funcionalidad versátil: Capaz de aplicar pre-tensión a las tuberías según los requisitos de prueba y realizar pruebas estándar de 10.000 ciclos, ofreciendo múltiples capacidades en un solo sistema.

Alta precisión y estabilidad: Las tecnologías centrales y los componentes clave se obtienen a nivel mundial, específicamente de Dinamarca y Alemania, para garantizar una precisión superior y estabilidad operativa.

Amplio rango de control: El rango de control de presión cíclica es de 4 bar a 15 bar.

Protección de seguridad altamente confiable: Se integran medidas de seguridad integrales en los sistemas eléctricos, mecánicos y de software. Las características incluyen alarmas de fuga y protectores contra salpicaduras para garantizar la seguridad del personal de prueba.

Cámara de prueba

Cámara interior de acero inoxidable equipada con una bomba de circulación Wilo de alto rendimiento;

Tapa transparente que permite la observación en tiempo real del proceso de prueba de tuberías;

Estructura simple y montaje conveniente; el diseño único garantiza una tasa de éxito del 100% para conexiones selladas y permite un fácil montaje y desmontaje;

Construido con acero inoxidable 304 de alta calidad, lo que garantiza un rendimiento libre de óxido en un entorno de agua a 95 °C.

Parámetros

(1) Tasa de ciclaje de presión: 30 ± 5 ciclos por minuto (alternando entre 0.1 ± 0.05 MPa y 1.5 ± 0.05 MPa);

(2) Precisión de temporización: 1 segundo;

(3) Error de temporización: ±1%;

(4) Precisión de presión: 0.05 MPa;

(5) Configuración del recuento de ciclos: Ajustable de 0 a 10.000 ciclos;

(6) Rango de temperatura: 23 ± 2 °C;

(7) Estaciones de prueba: 6;

(8) Características: Retención de datos en caso de pérdida de energía y detección de fugas/rupturas;

(9) Diámetro de la tubería de prueba: Φ2–Φ63.
