HT-ZT50 Testador de cono de resistencia al crecimiento, máquina de prueba de cono de tubería PE con baño de agua de temperatura constante

Probador de Cono de Resistencia al Crecimiento HT-ZT50, Máquina de Prueba de Cono para Tuberías de PE con Baño de Agua a Temperatura Constante

Introducción:

Este producto cumple con los requisitos del estándar GB/T19279-2003 "Método de prueba para la resistencia a la propagación lenta de grietas en tuberías de polietileno" para equipos de prueba. Es ampliamente utilizado y es un dispositivo esencial de prueba ambiental para la producción, investigación y prueba de materiales poliméricos como plásticos y caucho.

La cámara de temperatura constante HT-ZT50 proporciona un entorno de prueba a temperatura constante dentro del rango de temperatura ambiente a 85°C. Se utiliza principalmente para la regulación de temperatura de materiales no metálicos y para proporcionar un entorno a temperatura constante para las pruebas. Cuando está equipada con dispositivos experimentales especiales, puede medir elementos de prueba específicos (como agregar una solución de tensioactivo a la cámara y equiparla con el cono de prueba correspondiente para medir la resistencia a la propagación lenta de grietas en tuberías de polietileno). El baño a temperatura constante de este producto también se puede utilizar como un dispositivo de prueba independiente para regular la condición o temperatura de varias muestras de prueba por debajo de 85°C.

Principio:

Se corta un anillo de tubería de una longitud especificada de la tubería. Se inserta un cono en el anillo de tubería para mantener una deformación constante. Se realiza una muesca en un extremo del anillo de tubería. Luego, el anillo se sumerge en una solución de tensioactivo especificada a una temperatura de 80°C ± 1°C. Se mide la velocidad de propagación de la grieta desde la muesca. Esta prueba es aplicable a tuberías con un espesor de pared de 5 mm o menos.

Normas:

Parámetros técnicos:

Parámetros del baño termostático:

(1) Rango de temperatura del baño: temperatura ambiente – 85°C

(2) Resolución: 0.1°C

(3) Precisión del control de temperatura: ±0.5°C

(4) Gradiente de temperatura: ±0.5°C

(5) Volumen: 23L

(6) Fuente de alimentación: AC220V 50Hz 10A

(7) Solución de tensioactivo: preparada por el cliente

Parámetros del cono:

(1) Material: Latón

(2) Se inserta un mandril cónico en el anillo de la tubería para mantener una deformación constante (la unidad de potencia debe ser suministrada por el cliente);

(3) Se abre una ranura longitudinal en el extremo no cónico, con dimensiones: longitud L (20±1) mm, ancho (1±0.2) mm, profundidad (2±0.2) mm

(4) Dimensiones del cono: diámetro exterior D = 1.12 * diámetro interior nominal de la tubería (±0.1 mm). Cuando el diámetro exterior nominal de la tubería es menor o igual a 40 mm, la longitud H = D (±0.1 mm), y el chaflán R = 4 * diámetro interior nominal de la tubería (±2 mm) (el cliente proporciona las dimensiones y el proveedor proporciona el cono correspondiente).

Parámetros de la muestra: Cuando el diámetro exterior nominal de la muestra es menor o igual a 40 mm, la longitud de la muestra es de 100 ± 5 mm; cuando el diámetro exterior nominal es mayor a 40 mm, la longitud de la muestra es de 150 ± 5 mm. Cada grupo consta de 3 muestras, y ambos extremos de las muestras deben cortarse planos y perpendiculares al eje.

Parámetros de mecanizado de la muesca: En un extremo del anillo de la tubería que está completamente estirado por el cono, se mecaniza una muesca con una longitud axial de 10 mm ± 1 mm a lo largo de todo el espesor de la pared.

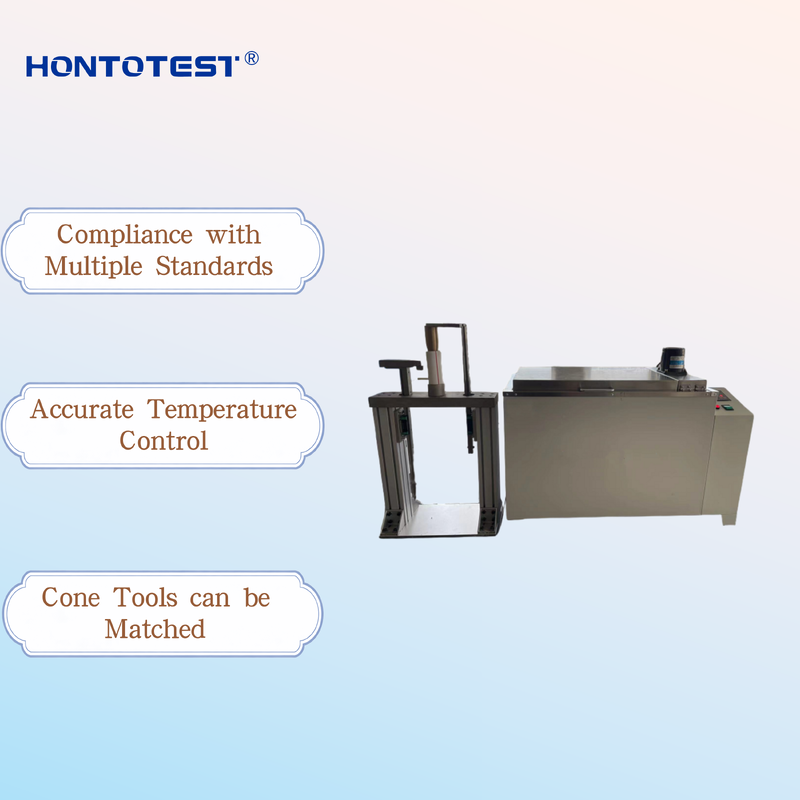

Estructura del producto:

Este producto consta principalmente de: un baño a temperatura constante, un sistema de control de temperatura, un sistema de circulación, una base cónica y el cono en sí.

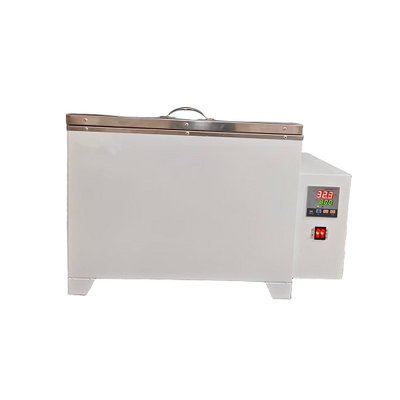

1. Baño a Temperatura Constante: Se utiliza para contener soluciones y tiene una función de conservación del calor.

2. Sistema de Control de Temperatura: Se utiliza para ajustar y controlar la temperatura dentro de la bañera. La temperatura máxima dentro de la bañera es de 85°C.

3. El sistema de circulación es una bomba de circulación utilizada para lograr la uniformidad del líquido. Su temperatura máxima de funcionamiento es de 85°C.

4. El cono es un dispositivo utilizado para aplicar fuerza externa al diámetro interior de las tuberías de polietileno. Este producto ofrece conos para tuberías de la serie SDR, con el modelo seleccionado por el cliente.
