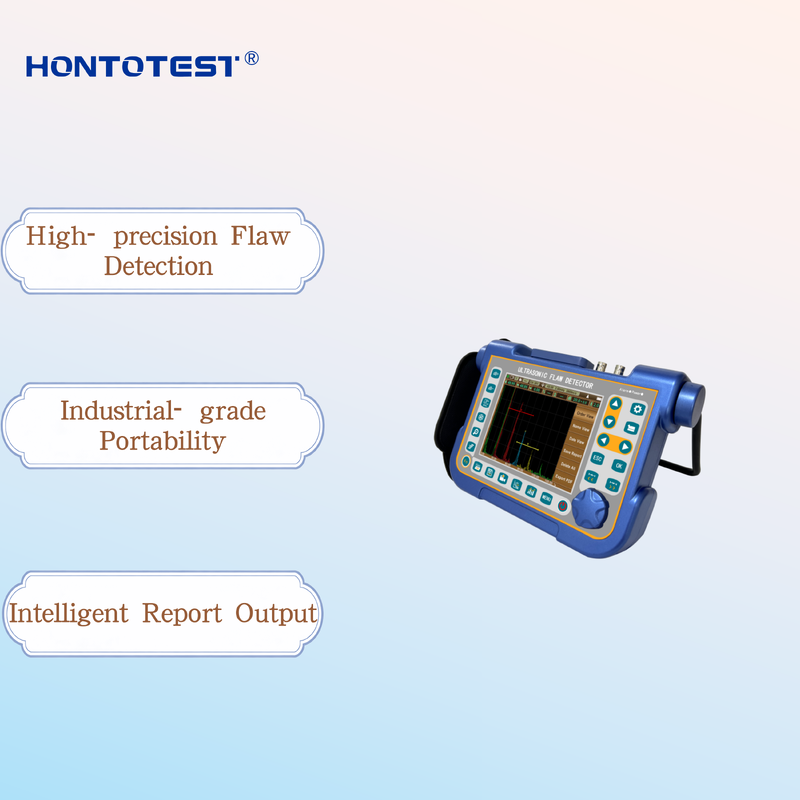

Detector de defectos ultrasónicos KUT-681, calibración automática para defecto de grieta de soldadura y ensayo de espesor para pieza de trabajo y material compuesto
Introducción:
Este instrumento es un detector portátil de fallas por ultrasonido digital para detectar, localizar,evaluar y diagnosticar varios defectos internos de la pieza de trabajo (grietas, inclusiones, poros, etc.). También se puede utilizar para la detección del grosor y el control de calidad de los materiales compuestos.
La forma de onda se puede guardar en un formato de archivo estándar, como CSV
O directamente generar un informe PDF, informe BMP pulsando el botón fácil
Para el modelo avanzado, proporcionar menú de soldadura dedicado que permite establecer la forma, ranura y en tiempo real para defecto de la ubicación de la falla de soldadura de acuerdo con el espesor de la placa y el método de soldadura
Tipo de la pieza:

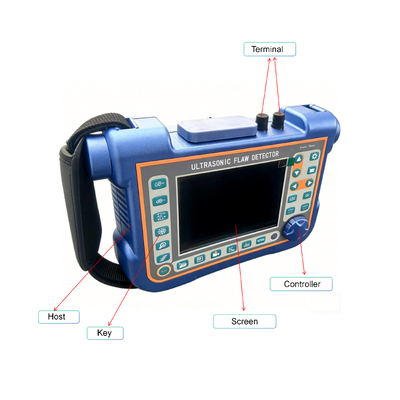

• Diseño estructural ergonómico, a prueba de agua y aceite.
• Apoyo de amortiguación giratorio de 360 grados y envoltura de goma
• Panel de vidrio de apertura fuerte y transparente
Muestra:
• las condiciones de trabajoDisplay multicolor digital completo, menú maestro-esclavo, guía clara
• IPS (intercambio en el plano), sin ángulo de visión, alta resolución 640X480
• 60Hz de frecuencia de actualización de la pantalla, muestra rápidamente las pequeñas formas de onda de defectos
• La pantalla de alto brillo puede utilizarse bajo luz fuerte.
• 4 estilos de interfaz de funcionamiento, y el brillo de la pantalla LCD se puede ajustar libremente
Captura de pantalla en tiempo real de todas las páginas e informes de detección de defectos, y guárdalos como imágenes BMP en disco U, que se pueden establecer como imágenes de color o escala de grises.
• Exportar el informe de detección de fallas en formato PDF y guardarlo en un disco U para facilitar su archivo e impresión
• Todo el contenido del archivo PDF puede personalizarse según las necesidades del usuario.
• Las imágenes BMP y los archivos PDF se pueden ver en un ordenador o teléfono móvil
Funciones:
• Calibración automática: calibración automática del desplazamiento cero de la sonda, el ángulo de la sonda (valor K) y la velocidad del material
• Peak Hold: Compare las formas de onda congeladas de los picos con las A-Scans en vivo para interpretar fácilmente los resultados de las pruebas
• Localización de fallas:Pista de sonido en vivo, proyección (distancia de la superficie), profundidad, amplitud
• Dimensionamiento de defectos: dimensionamiento automático de defectos mediante AVG o DAC, velocidad de notificación de la aceptación o rechazo de defectos.
• Corrección de la superficie curvada
• DAC/AVG:La curva se genera automáticamente y los puntos de muestreo se pueden compensar y corregir.se expande automáticamente con la distancia de detecciónPuede mostrar la curva AVG de cualquier apertura
• AWS D1.1La elección de este estándar puede reducir los cálculos manuales y mejorar la eficiencia de detección
• Función de medición de altura de grieta
• Ampliación de la puerta: extensión del rango de la puerta sobre todo el ancho de la pantalla
• Grabación y reproducción de vídeos
• Un congelador de exploración:El congelador de la pantalla contiene datos sobre la forma de onda y la distancia de prueba
• Código de eco: muestra 1~9 áreas de eco en diferentes colores, utilizadas para analizar la posición del defecto
• Marca de pico: captura y marcación del pico en tiempo real
• Función de visualización de exploración B. Muestra de forma intuitiva la forma del defecto y el resultado de detección es más intuitivo
• Lectura digital y función de desencadenamiento: el espesor/profundidad se puede mostrar en la lectura digital cuando se utiliza una sonda normal y la distancia y la profundidad de la superficie se muestran directamente cuando se utiliza la sonda angular
• Análisis del espectro FFT mediante el cálculo de la forma de onda de eco, para detectar las características de frecuencia y el grado de daño de la sonda actual en tiempo real
Paquete estándar:
El host 1PC
Probe recta 1pc
Proyección de ángulo 1 PC
Adaptador de energía 1 PC
Cable de conexión de la sonda 1 PC
Disco en U 1 PC
Manual del usuario 1PC
Cuadro de instrumentos 1 PC
Parámetro técnico:
|
|
Estándar
|
Avanzado
|
|
Rango de acción
|
0 a 15 m, a velocidad de acero, transmite 30m
|
0 a20m, a la velocidad del aceroTransmitir 40m
|
|
Velocidad
|
100 ~ 15000 m/s
|
100 ~ 20 000 m/s
|
|
Repetición del pulso
|
20 ~ 2000 añosHZ
|
|
Rango dinámico
|
≥ 36 añosDb
|
|
Válvulas de acoplamientoLinealidad
|
≤ 2,5%
|
|
En el plano horizontalLinealidad
|
≤ 0,2%
|
|
El poder de resolución
|
> 40 añosDb5P14en acero)
|
|
Restos de sensibilidad
|
> 65 añosDb(2), y5frecuencia de radioF20En el caso de los)paraAgujero de fondo plano de 200 mmF2,onda H50%)
|
|
Ruido
|
≤ 10%
|
|
C. Laslos archivos de Hannel
|
500archivospara almacenar las configuraciones de calibración y el parámetro de la sonda
|
|
RImportar archivos
|
1000Informes en formato PDF
|
|
Muestra
|
IPSmuestra60HZ Tasa de actualización de la pantalla de 60 Hz, resolución640X480
|
|
Rechazo (eliminación)
|
0 ~ 80%de lasaltura de la pantalla completa
|
|
Tipo de sonda
|
Probe recta, probe angular, probe doble, penetrante, etc.
|
|
Monitores de puertas
|
Dos puertas independientes controlables en todo el rango de barrido
|
|
el disparador
|
Disminución de las emisiones,Disparador de borde
|
|
Las alarmas
|
En el caso de las empresaspositivo/negativo con LEDEl flash
|
|
Fuente de alimentación
|
AC Principales 100-240 VAC, 50-60 Hz
|
|
|
Batería de iones de litio(D.C.)9 V, más de 12 horas de trabajo
|
|
A. NoFunción auxiliar
|
Captura de pantalla, grabación y reproducción de vídeo, B-scan, DAC, AVG, software de análisis de datos AWS
|
|
Función avanzada
|
|
Diagrama de soldadura, detección de frecuencia de la sonda
|
|
Grabadora de vídeo
|
10 archivos de vídeo, cada archivo de vídeo puede ser de hasta 5 minutos de duración, 30 fotogramas por segundo. guardar en U-disco para la memoria masiva ((sin límite de duración)
|
|
DInmisión
|
230×157×52 (en el caso de losEn el caso de los)
|
|
Peso
|
1. 12 kg
|
|
Humedad del ambiente
|
- ¿Cuál es el problema? 10~50)°C
|
|
Humedad relativa
|
(20 a 95) %RH
|
|
Nivel de protección
|
Protección IP65
|
Protección IP67
|
|
Energía de pulso
|
Amplitud de pulso: 100V, 200V, 250V, 300V, 350V, 400V, 450V, 500V de selección gradual, adecuada para una amplia gama de sondas
|
|
Ancho del pulso
|
desde 0.1Ms a 0.5Ms para hacer coincidir las sondas con una frecuencia diferente
|
|
ProbaciónAmortización
|
50Ω, 150Ω, 300Ω y 400Ω son opcionales para satisfacer diferentes requisitos de trabajo de sensibilidad y resolución
|
|
Velocidad de escaneo
|
Convertidor AD de 16 dígitos a la velocidad de muestreo de 320 MHz
|
|
Rectificación
|
Hal positivo - Sí, sí, sí, sí, sí, sí, sí, sí, sí, sí, sí, sí, sí, sí, sí, sí. onda, llena onda y RF
|
|
Ancho de banda
|
0.1 a 20frecuencia de radio,banda de transmisión del amplificadory banda de paso estrecha
|
|
Ganancias
|
110DbEl precio de venta1Db;1Db;2Db;6Db
|
|
Interfaz de comunicación
|
El USB/RS232
|
|
Interfaz de la sonda
|
En el caso de las entidades financieras, el importe de las contribuciones de las entidades financieras será el siguiente:
|
