Detector de defectos por ultrasonido portátil digital KUT-681, para grietas de soldadura metálica, inclusión, inspección de defectos de poros y ensayo de espesor de compuestos
Introducción:
Este instrumento es un detector portátil de fallas por ultrasonido digital para detectar, localizar,evaluar y diagnosticar varios defectos internos de la pieza de trabajo (grietas, inclusiones, poros, etc.). También se puede utilizar para la detección del grosor y el control de calidad de los materiales compuestos.
La forma de onda se puede guardar en un formato de archivo estándar, como CSV
O directamente generar un informe PDF, informe BMP pulsando el botón fácil
Para el modelo avanzado, proporcionar menú de soldadura dedicado que permite establecer la forma, ranura y en tiempo real para defecto de la ubicación de la falla de soldadura de acuerdo con el espesor de la placa y el método de soldadura

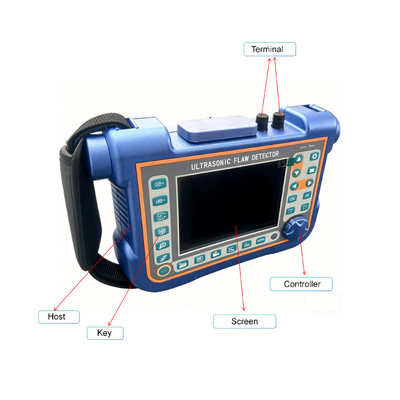

Tipo de la pieza:
• Diseño estructural ergonómico, a prueba de agua y aceite.
• Apoyo de amortiguación giratorio de 360 grados y envoltura de goma
• Panel de vidrio de apertura fuerte y transparente
Muestra:
• las condiciones de trabajoDisplay multicolor digital completo, menú maestro-esclavo, guía clara
• IPS (intercambio en el plano), sin ángulo de visión, alta resolución 640X480
• 60Hz de frecuencia de actualización de la pantalla, muestra rápidamente las pequeñas formas de onda de defectos
• La pantalla de alto brillo puede utilizarse bajo luz fuerte.
• 4 estilos de interfaz de funcionamiento, y el brillo de la pantalla LCD se puede ajustar libremente
Captura de pantalla en tiempo real de todas las páginas e informes de detección de defectos, y guárdalos como imágenes BMP en disco U, que se pueden establecer como imágenes de color o escala de grises.
• Exportar el informe de detección de fallas en formato PDF y guardarlo en un disco U para facilitar su archivo e impresión
• Todo el contenido del archivo PDF puede personalizarse según las necesidades del usuario.
• Las imágenes BMP y los archivos PDF se pueden ver en un ordenador o teléfono móvil
Funciones:
• Calibración automática: calibración automática del desplazamiento cero de la sonda, el ángulo de la sonda (valor K) y la velocidad del material
• Peak Hold: Compare las formas de onda congeladas de los picos con las A-Scans en vivo para interpretar fácilmente los resultados de las pruebas
• Localización de fallas:Pista de sonido en vivo, proyección (distancia de la superficie), profundidad, amplitud
• Dimensionamiento de defectos: dimensionamiento automático de defectos mediante AVG o DAC, velocidad de notificación de la aceptación o rechazo de defectos.
• Corrección de la superficie curvada
• DAC/AVG:La curva se genera automáticamente y los puntos de muestreo se pueden compensar y corregir.se expande automáticamente con la distancia de detecciónPuede mostrar la curva AVG de cualquier apertura
• AWS D1.1La elección de este estándar puede reducir los cálculos manuales y mejorar la eficiencia de detección
• Función de medición de altura de grieta
• Ampliación de la puerta: extensión del rango de la puerta sobre todo el ancho de la pantalla
• Grabación y reproducción de vídeos
• Un congelador de exploración:El congelador de la pantalla contiene datos sobre la forma de onda y la distancia de prueba
• Código de eco: muestra 1~9 áreas de eco en diferentes colores, utilizadas para analizar la posición del defecto
• Marca de pico: captura y marcación del pico en tiempo real
• Función de visualización de exploración B. Muestra de forma intuitiva la forma del defecto y el resultado de detección es más intuitivo
• Lectura digital y función de desencadenamiento: el espesor/profundidad se puede mostrar en la lectura digital cuando se utiliza una sonda normal y la distancia y la profundidad de la superficie se muestran directamente cuando se utiliza la sonda angular
• Análisis del espectro FFT mediante el cálculo de la forma de onda de eco, para detectar las características de frecuencia y el grado de daño de la sonda actual en tiempo real
Paquete estándar:
El host 1PC
Probe recta 1pc
Proyección de ángulo 1 PC
Adaptador de energía 1 PC
Cable de conexión de la sonda 1 PC
Disco en U 1 PC
Manual del usuario 1PC
Cuadro de instrumentos 1 PC
Parámetro técnico:
| |
Estándar |
Avanzado |
| Rango de acción |
0 a 15 m, a velocidad de acero, transmite 30 m |
0 a 20 m, a velocidad de acero, transmite 40 m |
| Velocidad |
100 ~ 15000 m/s |
100 ~ 20 000 m/s |
| Repetición del pulso |
20 ~ 2000 Hz |
| Rango dinámico |
≥ 36 dB |
| Válvulas de acoplamientoLinealidad |
≤ 2,5% |
| En el plano horizontalLinealidad |
≤ 0,2% |
| El poder de resolución |
> 40 dB ((5P14 en acero) |
| Restos de sensibilidad |
> 65 dB ((2.5MHzF20mm) para agujeros profundos de fondo plano de 200mmF2, onda H50%) |
| Ruido |
≤ 10% |
| C. Laslos archivos de Hannel |
500 archivos para almacenar las configuraciones de calibración y el parámetro de la sonda |
| RImportar archivos |
1000 informes en formato PDF |
| Muestra |
Display IPS 60Hz 60Hz velocidad de actualización de la pantalla, resolución 640X480 |
| Rechazo (eliminación) |
0 ~ 80% de la altura de la pantalla completa |
| Tipo de sonda |
Probe recta, probe angular, probe doble, penetrante, etc. |
| Monitores de puertas |
Dos puertas independientes controlables en todo el rango de barrido |
| el disparador |
Disparador de punta, disparador de borde |
| Las alarmas |
Umbral positivo/negativo con flash LED |
| Fuente de alimentación |
AC Principales 100-240 VAC, 50-60 Hz |
| |
Batería de iones de litio ((DC) 9V, más de 12 horas de trabajo |
|
A. NoFunción auxiliar
|
Captura de pantalla, grabación y reproducción de vídeo, B-scan, DAC, AVG, software de análisis de datos AWS |
| Función avanzada |
|
Diagrama de soldadura, detección de frecuencia de la sonda |
|
Grabadora de vídeo
|
10 archivos de vídeo, cada archivo de vídeo puede ser de hasta 5 minutos de duración, 30 cuadros por segundo. guardar en U-disco para la memoria masiva ((sin límite de duración) |
| DInmisión |
Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2. |
| Peso |
1. 12 kg |
| Humedad del ambiente |
- 10 a 50 °C |
| Humedad relativa |
(20 a 95) % de Hg |
| Nivel de protección |
Protección IP65 |
Protección IP67 |
|
Energía de pulso
|
Amplitud de pulso: 100V, 200V, 250V, 300V, 350V, 400V, 450V, 500V de selección gradual, adecuada para una amplia gama de sondas |
| Ancho del pulso |
de 0,1 μs a 0,5 μs para hacer coincidir las sondas con diferentes frecuencias |
| ProbaciónAmortización |
50Ω, 150Ω, 300Ω y 400Ω son opcionales para satisfacer diferentes requisitos de trabajo de sensibilidad y resolución |
| Velocidad de escaneo |
Convertidor AD de 16 dígitos a la velocidad de muestreo de 320 MHz |
| Rectificación |
Onda media positiva, onda media negativa, onda completa y RF |
| Ancho de banda |
0.1-20MHz, banda de paso del amplificador y banda estrecha |
| Ganancias |
110dB(0,1dB;1dB;2dB;6dB |
| Interfaz de comunicación |
El número de unidad de carga |
| Interfaz de la sonda |
En el caso de las entidades financieras, el importe de las contribuciones de las entidades financieras será el siguiente: |
