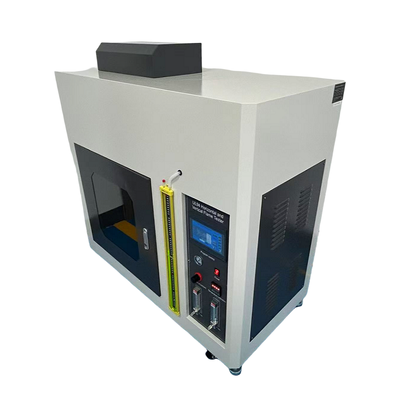

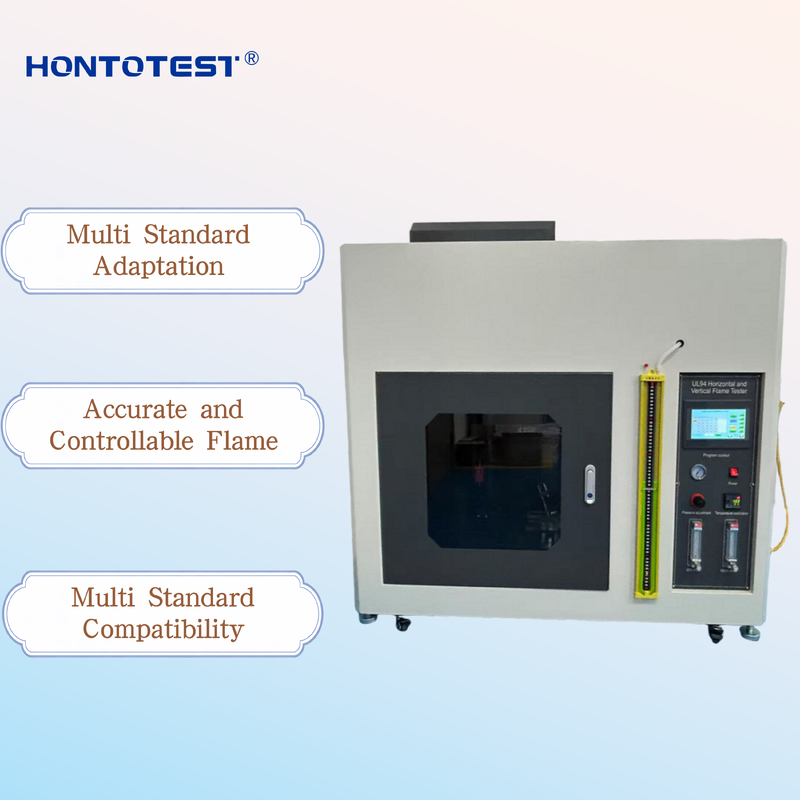

Probador de Combustión Horizontal Vertical de Plásticos HT-408PT-PL UL94, Cumple con UL94-2006, IEC60695, GB5169, GB2408
Modelo de producto:
HT-408PT-PL
Normas:
UL 94-2006 IEC60695/GB 5169/GB2408
Especificación:
1. Prueba de clasificación de combustión: (a) Combustión vertical V0~V2, (b) Combustión horizontal HB, (c) Clasificación 5VA/5VB.
2. Gas combustible: Metano (pureza ≥ 98%), autoabastecido
3. Rango de caudal y presión del gas combustible:
(1) Caudal de gas de grado HB y V es de 105 ml/min, contrapresión es de 10 mm de columna de agua o presión equivalente
(2) Caudal de gas de grado 5VA y 5VB es de 965 ml/min, contrapresión es de 125 mm de columna de agua o presión equivalente
4. Llama y temperatura de la llama:
(1) El tiempo para que una llama de 20 mm suba de 100 grados a 700 grados es de 44±2 segundos. El ángulo horizontal es de 90 grados y el ángulo vertical es de 20 grados (el eje longitudinal permanece en el plano vertical y forma un ángulo de 20° con la dirección vertical). El ángulo es ajustable hasta 45 grados. Utiliza admisión de aire natural. La llama interior es de 19~40 mm y la llama exterior es de 20~125 mm, todas ajustables.
(2) El tiempo para que una llama de 125 mm suba de 100 grados a 700 grados es de 54±2 segundos. El
ángulo horizontal es de 90 grados y el ángulo vertical es de 20 grados (el eje longitudinal permanece en el plano vertical y forma un ángulo de 20° con la dirección vertical). El ángulo es ajustable hasta 45 grados. Utiliza admisión de aire natural. La llama interior es de 40 mm y la llama exterior es de 20~125 mm, todas ajustables.
5. Cámara de estudio:
(1) 0.75 metros cúbicos, todo fabricado con pintura electrostática de horneado en chapa fría de alta calidad; la parte superior de la caja está equipada con un potente sistema de escape.
6. Aparatos de prueba y accesorios de prueba:
(1) Método de ajuste de altura de la muestra: eléctrico
(2) Método de ajuste del soporte horizontal: manual.
7. Sistema de temporización: Interfaz hombre-máquina, configuración simple y conveniente
(1) Número de quemaduras: 1~99 veces (ajustable)
(2) Tiempo de quemado: 0.0~99.99S (ajustable)
(3) Tiempo de finalización de ignición: 0.0~99.99S (ajustable)
(4) Tiempo de retardo de ignición: se puede observar y registrar en la pantalla táctil
(5) Durante la prueba, hay una función de alarma audible.
8 Componentes principales:
(1) Caudalímetro dedicado de CH4 de 50W, rango 16-160 ml/min, precisión: 2%.
Caudalímetro dedicado de CH4 de 500W, rango 0.1-1 L/min, precisión: 2%. (2) Tubo de presión en forma de U ±300Pa H2O contrapresión líquido: agua
(3) Manómetro dedicado: 0~0.2MPa
(4) Válvula reguladora: AR2000-08
(5) Válvula reguladora de cilindro de acero CH4, presión primaria: 0~280 bar, manómetro secundario: 0~7 bar (autoabastecido)
(6) Termopar de medición de temperatura de 50W: tipo K de 0.5 mm (Alemania) resistencia máxima 1100℃
(7) Bloque de cobre de medición de temperatura: llama de 20 mm: peso (antes de perforar): 1.76±0.01g, diámetro: 5.50mm±0.01;
(8) Termopar de medición de temperatura de 500W: tipo K de 0.5 mm (Alemania) resistencia máxima 1100℃
(9) Bloque de cobre de medición de temperatura: llama de 125 mm: peso (antes de perforar): 10.0±0.05g, diámetro: 9.0mm±0.01;
(10) Soplete: Casero
Diámetro de la boquilla del soplete: 0.90±0.03mm, longitud de la lámpara de la boquilla: 1.60±0.05mm, altura de la boquilla desde la entrada de aire es de 102mm
