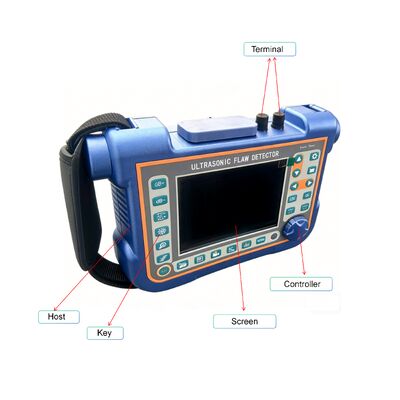

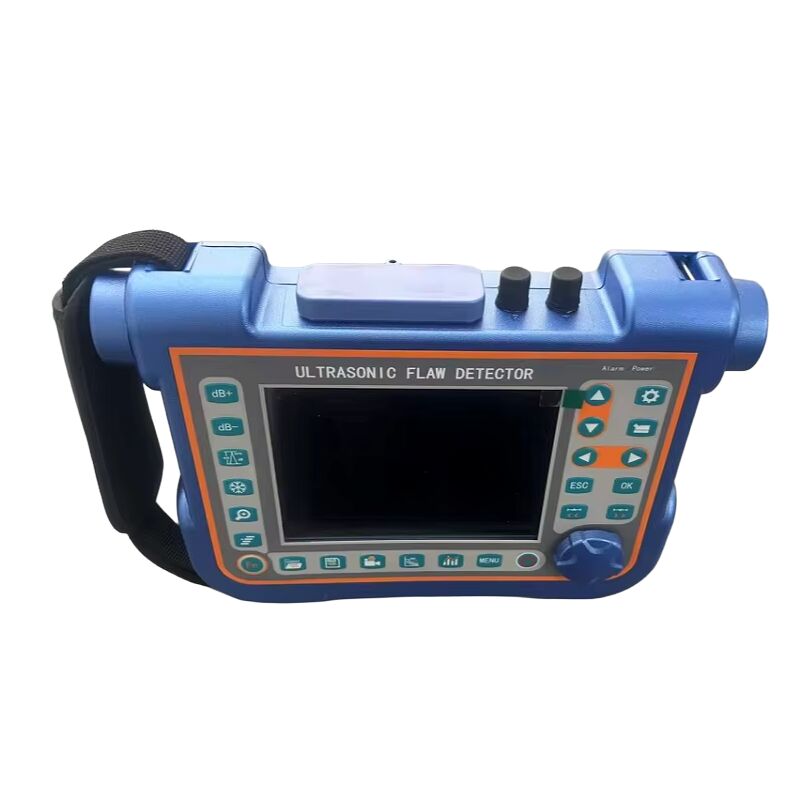

KUT-681 Detector de Fallas Ultrasónico Digital Portátil IP65/IP67 Probador de Defectos NDT para Detección de Espesor de Grietas en Soldaduras
Descripción del Producto:
Este instrumento es un detector de fallas ultrasónico digital portátil para detectar, localizar, evaluar y diagnosticar de manera rápida, conveniente, sin daños y precisa diversos defectos internos de la pieza de trabajo (grietas, inclusiones, poros, etc.). También se puede utilizar para la detección de espesores y el control de calidad de materiales compuestos.
La forma de onda se puede guardar en un formato de archivo estándar, como CSV, o generar directamente un informe en PDF, informe BMP al presionar el botón fácil.
Para el modelo avanzado, se proporciona un menú dedicado para soldaduras que permite configurar la forma, la ranura y la ubicación en tiempo real de los defectos de soldadura según el espesor de la placa y el método de soldadura.
Forma:
• Diseño estructural ergonómico, impermeable y a prueba de aceite.
• Soporte de amortiguación giratorio de 360 grados y funda de goma.
• Panel de vidrio de apertura fuerte y alta transparencia.
Pantalla:
• Pantalla digital multicolor, menú maestro-esclavo, guía clara.
• IPS (conmutación en el plano), sin ángulo de visión, alta resolución de 640x480.
• Frecuencia de actualización de pantalla de 60 Hz, muestra rápidamente formas de onda de defectos pequeños.
• La pantalla de alto brillo se puede usar bajo luz intensa.
• 4 estilos de interfaz de operación, y el brillo de la pantalla LCD se puede configurar libremente.
Captura de pantalla e informe en PDF
• Localización de fallas: Muestra en vivo la ruta del sonido, la proyección (distancia de la superficie), la profundidad, la amplitud. • Captura de pantalla en tiempo real de todas las páginas e informes de detección de fallas, y guárdelos como imágenes BMP en un disco U, que se pueden configurar como imágenes en color o en escala de grises.
• Localización de fallas: Muestra en vivo la ruta del sonido, la proyección (distancia de la superficie), la profundidad, la amplitud. • Todos los contenidos del archivo PDF se pueden personalizar según las necesidades del usuario.
• Localización de fallas: Muestra en vivo la ruta del sonido, la proyección (distancia de la superficie), la profundidad, la amplitud. Funciones:
• Localización de fallas: Muestra en vivo la ruta del sonido, la proyección (distancia de la superficie), la profundidad, la amplitud. • Calibración automática: Calibración automatizada del desplazamiento cero de la sonda, el ángulo de la sonda (valor K) y la velocidad del material.
• Retención de pico: Compare las formas de onda de pico congeladas con los escaneos A en vivo para interpretar fácilmente los resultados de la prueba.
• Localización de fallas: Muestra en vivo la ruta del sonido, la proyección (distancia de la superficie), la profundidad, la amplitud.• Dimensionamiento de fallas: Dimensionamiento automático de fallas utilizando AVG o DAC, acelera la generación de informes de aceptación o rechazo de defectos.
• Característica de corrección de superficie curva.
• DAC/AVG: La curva se genera automáticamente y los puntos de muestreo se pueden compensar y corregir. La curva flota automáticamente con la ganancia, se expande automáticamente con la distancia de detección y se mueve automáticamente con el tiempo de retardo. Puede mostrar la curva AVG de cualquier apertura.
• AWS D1.1. La elección de este estándar puede reducir los cálculos manuales y mejorar la eficiencia de la detección.
• Función de medición de altura de grieta.
• Ampliación de puerta: Expansión del rango de la puerta en todo el ancho de la pantalla.
• Grabación y reproducción de video.
• Congelación de escaneo A: La congelación de pantalla mantiene los datos de forma de onda y distancia de prueba.
• Codificación de eco: muestra el área de visualización del eco 1~9 en diferentes colores, utilizada para analizar la posición del defecto.
• Marca de pico: captura y marca el pico en tiempo real.
• Característica de visualización de escaneo B. Muestra intuitivamente la forma del defecto y el resultado de la detección es más intuitivo.
• Lectura digital y función de disparo. El espesor/profundidad se puede mostrar en lectura digital al usar una sonda normal y la distancia de superficie y la profundidad se muestran directamente al usar una sonda angular.
• Análisis de espectro FFT calculando la forma de onda del eco, para detectar las características de frecuencia y el grado de daño de la sonda actual en tiempo real.
Paquete estándar:
Host 1PC
Sonda recta 1PC
Sonda angular 1 PC
Adaptador de corriente 1 PC
Cable de conexión de sonda 1 PC
Disco U 1 PC
Manual de usuario 1PC
Estuche para instrumentos 1 PC
Parámetro técnico:
Estándar
Avanzado
Rango
| |
0 a 15 m, a velocidad de acero, transmisión 30 m |
0 a 20 m, a velocidad de acero, transmisión 40 m |
| Velocidad |
100~ |
15000 m/s |
| 100~20000 m/s |
Repetición de pulso 20~2000 |
Hz |
| Rango dinámico |
≥36dBLinealidad vertical |
| ≤2.5% |
Linealidad horizontal |
| ≤0.2% |
Poder de resolución |
| >40 |
dB |
| (5P14 en acero) |
Sensibilidad residualRSdB |
| (2.5 |
MHzRSRuidodBArchivos de canal |
| 500 archivos para almacenar configuraciones de calibración y parámetros de sonda |
Archivos de informe |
| 1000 informes en formato PDF |
PantallaIPS |
| pantalla 60 |
Hz Tasa de actualización de pantalla de 60 Hz, resolución |
| 640 |
X480Rechazo (supresión)0~80% de la altura total de la pantallaTipo de sondasonda recta, sonda angular, sonda dual, penetrante, etc. |
| Monitores de puerta |
Dos puertas independientes controlables en todo el rango de barrido |
| Disparador |
Disparador de pico, disparador de borde |
| Alarmas |
Umbral positivo/negativo con flash LED |
| Fuente de alimentación |
Red eléctrica 100-240 VCA, 50-60 Hz |
| Batería de iones de litio ( |
CC |
| ) 9V, más de 12 horas de funcionamiento |
Función auxiliar |
| |
Captura de pantalla, grabación y reproducción de video, escaneo B, DAC, AVG, software de análisis de datos AWSFunción avanzadaDiagrama de soldadura, detección de frecuencia de sonda |
| Grabadora de video |
10 archivos de video, cada archivo de video puede tener hasta 5 minutos de duración, 30 fotogramas por segundo. se guarda en disco U para memoria masiva (sin límite de duración) |
| Dimensión |
|
230×157×52( |
| mm |
) |
| Peso |
1.12 kgHumedad ambiental |
| (- |
10~50)ºC Humedad relativa |
| (20~95)%RH |
Nivel de protección IP65 |
| IP67 |
Energía de pulso |
| Amplitud de pulso: 100V, 200V, 250V, 300V, 350V, 400V, 450V, 500V selección graduada, adecuada para una amplia gama de sondas |
Ancho de pulso |
de 0.1µs a 0.5 µs para que coincida con sondas de diferentes frecuencias |
| Amortiguación de sonda |
50Ω, 150Ω, 300Ω y 400Ω son opcionales para cumplir con diferentes requisitos de trabajo de sensibilidad y resolución |
| Velocidad de escaneo |
Convertidor AD de 16 dígitos a una velocidad de muestreo de 320 MHz |
| Rectificación |
Medio ciclo positivo |
| onda, Medio ciclo negativo |
onda, Ciclo completo |
| onda y RF |
Ancho de banda 0.1-20 MHz , banda de paso del amplificador y banda de paso estrecha |
| Ganancia |
110dB(0.1 |
| dB |
;1RS;2RS;6RSInterfaz de comunicaciónRS/RS |
| 232 |
Interfaz de sondaBNC/LEMOInformación de la empresa:Nosotros, |
