| Modelo |
DHL-90E |
| El volumen |
324L |
| Dimensión interna |
90 × 60 × 60 (L × W × H) cm |
| Dimensión exterior |
Aproximadamente 210 × 125 × 120 (L × W × H) cm |
| Peso |
Alrededor de 100 kg |
| Fuerza máxima |
6KW |
| Corriente máxima |
30A |
|
Condición de la fuente de alimentación
|
AC 220V monofásico de dos cables + conexión a tierra de protección; rango de fluctuación de voltaje permitido ±10%V;
El rango de fluctuación de frecuencia permitido es de 50 ± 0,5 Hz; fuente de alimentación en modo TN-S o fuente de alimentación en modo TT
La resistencia a la tierra del alambre de tierra de protección es inferior a 4Ω
El usuario debe configurar un interruptor de aire o de energía con la capacidad correspondiente para el equipo en el sitio de instalación, y este interruptor debe controlar de forma independiente el uso del equipo.
|
| Indicador de rendimiento |
| Condiciones ambientales de uso |
1. la temperatura ambiente es de 5°30°C y la humedad relativa es ≤ 85% R.H.;
2El sitio de instalación debe ser plano y libre de vibraciones.
3. El equipo debe mantenerse alejado de las fuentes de calor y de los materiales inflamables y explosivos;
4. La ubicación de la instalación no debe estar expuesta a la luz solar directa y la circulación del aire interior debe mantenerse;
5El sitio de instalación del equipo debe estar limpio y no puede instalarse en lugares polvorientos o salidas de polvo, etc.
|
| Rango de temperatura y humedad |
Temperatura de laboratorio: 10 ̊80°C
Temperatura del tanque a presión: RT ∼ 63°C
Humedad relativa del 30% al 98%R.H.
|
| Tasa de calentamiento |
Temperatura de laboratorio RT→+50°C≤60 min
Temperatura del barril de presión RT→+63°C≤60 min
|
| M.Parámetros técnicos |
Resolución de la temperatura: 0,1°C
Uniformidad de la temperatura: ±2°C
Variación de la temperatura: ±0,5°C
Volumen de pulverización (m1/80cm2/h) 1,0 ∼2,0 (recolectar al menos 16 horas, tomar el valor medio)
Presión de rociado: 1,00±0,01 kgf/cm2
Valor de pH de la poción: neutral 6.0 ∙ 7.0 ácido 3.0 ∙ 3.1
Valor del pH de la solución de pulverización: neutral 6,5 ∼7,2 ácido 3,1 ∼3.3
Tiempo de control: 1S ~ 9999H se puede establecer arbitrariamente
Nota: La pérdida de dióxido de carbono en la solución durante la pulverización puede provocar cambios en el valor del pH. Se pueden utilizar los siguientes métodos:como calentar la solución a más de 35°C antes de colocarla en el equipo de ensayo., o utilizando agua fresca hirviendo para preparar la solución para reducir el contenido de dióxido de carbono en la solución, Puede evitar el cambio del valor del pH,ensayo con ácido o ensayo con sal acelerada con copro para asegurar el valor de pH de la solución de pulverización, ajustar el valor de pH de la solución de configuración a 2,8 ∼ 3,0 y comprobar si la solución y/o el soluto cumplen los requisitos
|
| Normas de ensayo |
1.GB/T2423.17-2008/IEC 60068-2-11-1981 Método de ensayo con sal
2. Prueba de salpullido ASTM.B117-2009
3.JIS H8502 Método de ensayo de rociado de sal
4.GB/T10125-2012/ISO 9227-2006 Método de ensayo con rociado de sal
5.GB-T5170.8-2008 Método de inspección del equipo de ensayo ambiental para productos eléctricos y electrónicos - equipo de ensayo de rociado de sal
6.GB-T5170.11-2008 Método de inspección del equipo de ensayo de gases corrosivos
7.ISO9227 Prueba de rociado de sal
8.GB-T10587-2006 Condiciones técnicas de la cámara de ensayo de salpullido
9.ASTM-B117
10.GB/T2423.18-2013 Método de ensayo de rociado cíclico de sal
|

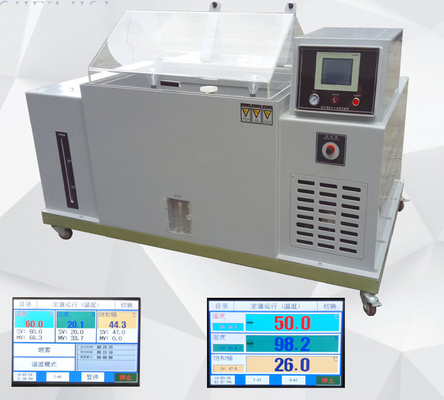

| Estructura |
| Estructura de la cámara |
La sala de ensayo adopta una placa de polietileno de PVC importada (Taiwan Nanya), de 8 mm de espesor, temperatura duradera a 85 °C.
La cubierta de sellado de la cámara de ensayo adopta una placa acrílica importada con un grosor de 6 mm
El frasco de repuesto del reactivo adopta un tipo oculto con detección del nivel de agua, que es fácil de limpiar y no fácil de romper.
El barril de aire a presión adopta SUS304 # barril resistente a la alta presión de acero inoxidable con el mejor efecto de preservación de calor.
El bastidor de material de ensayo adopta un bastidor de indicación plano, que puede ajustar el ángulo a voluntad para caer y recibir niebla en todos los lados, y colocar más muestras
La cámara de ensayo está sellada con agua para garantizar que el gas corrosivo de la caja no se escape.
La caja de control y la caja de prueba están integrados, y la estructura izquierda y derecha es fácil de operar
La estructura de separación de agua y electricidad se adopta para evitar eficazmente que el agua entre en la caja de control eléctrico y dañe los accesorios
|
| Cubierta |
La cubierta de sellado de la cámara de ensayo está hecha de cartón acrílico importado con un grosor de 6 mm, con una cubierta de sellado de 1000 ángulos en la parte superior,que pueda evitar eficazmente que la condensación y las gotas de agua en la superficie de la muestra afecten los resultados del ensayo |
| Panel de control |
Control de temperatura y humedad de pantalla táctil importada, medidor de presión, interruptor de alimentación. |
| Cabina de control de distribución de energía |
Válvula de solenoide de agua, válvula de solenoide de pulverización, válvula de solenoide de desmontaje, central, ventilador de enfriamiento, compresor, condensador, humidificador, protector contra sobre-temperatura, tanque de presión de saturación de aire,válvula de regulación de rociado |
| Sistema de calefacción |
Método de calefacción por aire, tubo de calefacción de aleación de titanio, placa de calefacción eléctrica resistente a la corrosión de 316L, calefacción de control P.I.D. para lograr el equilibrio de temperatura |
| Sistema de reposición de agua |
1- depósito de agua y reabastecimiento de agua en cubos a presión: sistemas de control manual y automático de reabastecimiento de agua,que puede conectarse al tubo de agua del grifo para controlar automáticamente el reabastecimiento de agua o el reabastecimiento manual de agua, que es conveniente de usar;
Nota: Si el agua del grifo tiene demasiadas impurezas o tiene acidez y alcalinidad, debe instalarse un filtro en la entrada de agua
2.Renovación de la poción: adoptar el tanque de agua grande oculto, método de reabastecimiento manual
|
| Sistema de drenaje |
Dispositivo de control de la válvula de drenaje, modo de drenaje manual |
| Sistema de rociado |
Adopte el principio de Bernut para absorber agua salada y luego atomizar, el grado de atomización es uniforme
Ningún bloqueo del fenómeno de cristalización puede garantizar el estándar de ensayo continuo
Con una longitud de más de 20 mm, pero no superior a 30 mm
La torre de rociado cónica ajustable puede dispersar eficazmente la fumigación para garantizar una fumigación uniforme y controlar el volumen de fumigación
|
| Método de rociado |
Continuos, discontinuos |
| Sistema de humidificación |
1El control del nivel de agua adopta el control de flotación mecánica para evitar el mal funcionamiento electrónico
2El sistema de suministro de agua adopta un sistema automático de suplemento de agua, que es adecuado para el funcionamiento continuo de la máquina durante mucho tiempo.
|
| Sistema de deshumidificación |
Francia TECUMSEH 1 conjunto de compresor de alta potencia totalmente cerrado, condensador de cobre, evaporador de recubrimiento nano anticorrosivo, turbofan de recubrimiento nano anticorrosivo. |
| Sistema de suministro de aire |
La presión de rociado se ajusta en dos etapas a 1 kg/cm2, la primera vez se ajusta el aire comprimido a 2 kg/cm2 en el barril saturado para calentar,la segunda vez se ajusta a una presión de pulverización de 1 kg/cm2 |
| Sistema de escape de niebla |
1. Balance de presión totalmente automático y dispositivo de descarga de niebla, sólo necesita conectar la tubería de descarga de niebla, y descargar automáticamente la niebla de acuerdo con la presión en la caja
2. interruptor de botón manual de desnudado, simplemente haga clic en este botón antes de abrir la cubierta de la cámara de prueba para eliminar rápidamente la niebla interior
Nota: La tubería de escape de niebla de la máquina debe extenderse a un espacio exterior abierto.y se debe evitar que esté cerca de materiales corrosivos para evitar que la niebla de la máquina corroe otros materialesEl tubo de extensión de la niebla no debe tener lugares ondulados y descontados para evitar la condensación en la tubería de escape de la niebla Bloqueando la tubería de escape de la niebla, no puede descargar eficazmente los gases de escape
|
| Sistema de control eléctrico |
| Regulador de temperatura y humedad |
1Control de temperatura inteligente de microordenador, interfaz gráfica de operación, pantalla de alta resolución, estructura de comandos de estilo menú.Los usuarios pueden realizar de forma autónoma configuraciones de programación según sus propias necesidades o requisitos estándar, de modo que la caja de ensayo pueda completar automáticamente algunas condiciones ambientales requeridas y algunos requisitos estándar de series de ciclos,que refleja la humanización y la automatización en la mayor medida .
2En la interfaz de operación, los clientes pueden programar de forma independiente y modificar los parámetros establecidos. y puede monitorear los pasos de prueba, tiempo de prueba, temperatura de prueba, humedad de prueba, tiempos de ciclo,temperatura saturada del barril y otros datos de ensayo relacionados en tiempo real, todo directamente mostrado en forma digital en la interfaz de operación
3. Con funciones de ejecución de punto fijo y programable, activación de cita, ajuste de pendiente de arranque en frío y caliente, se pueden seleccionar parámetros de funcionamiento
4- Display de pantalla en inglés.
5- Varios sistemas de control de alarma de seguridad: bajo nivel de agua, sobre temperatura, sobrecarga, etc., con luces de advertencia adicionales.
6- Display de la tabla de temperatura y humedad: La temperatura y humedad reales en la caja se muestran gráficamente y se comparan con el valor establecido por el usuario al mismo tiempo,puede ayudar a descubrir el error de prueba.
7.Múltiples sistemas de protección de seguridad; alarma de bajo nivel de agua y sobrecalentamiento, protección térmica a temperatura de caja, etc., pueden garantizar que la caja de ensayo no se dañe.
|
| Modo de entrada de temperatura |
Pantalla táctil |
| Display de la temperatura |
Puede mostrar el valor establecido de la temperatura, el valor de la temperatura real |
| Sistema de tiempo |
Unidad: segundo, minuto, diez, hora, diez horas se pueden cambiar, el tiempo máximo es 9999 horas, el tiempo mínimo es 1 segundo |
| Método de fijación del tiempo |
Entrada táctil |
| Modo de funcionamiento |
Operación de valor fijo, operación de programa |
| Cuerpo de medición de la temperatura |
Resistencia al platino PT100 |
| Método de control de la temperatura |
PID de saturación antiintegral, modo de control de la temperatura de equilibrio BTC (equipos de ensayo de temperatura) |
| Dispositivo de protección de seguridad |
| Sala de ensayo |
Protección contra temperaturas excesivas |
| Cubo de saturación |
Protección contra temperaturas extremas, protección contra la escasez de agua |
| Sistema de calefacción |
Calentamiento en seco de la tubería de calefacción, suministro anormal de agua |
| Fuente de alimentación |
Protección contra fugas, sobrecarga y cortocircuito |
| Requisitos para el entorno de almacenamiento |
La temperatura ambiente del equipo debe mantenerse dentro de los límites de 0°C+35°C |
| Requisitos del emplazamiento de instalación |
La distancia entre los paneles laterales izquierdo, derecho y trasero de la cámara de ensayo no deberá ser inferior a 600 mm de la pared.y la distancia entre el frente y la pared no será inferior a 800 mmCuando se transporta el equipo, si puede entrar por la puerta o el pasillo, ascensor, etc., para no afectar el progreso de su empresa. |
