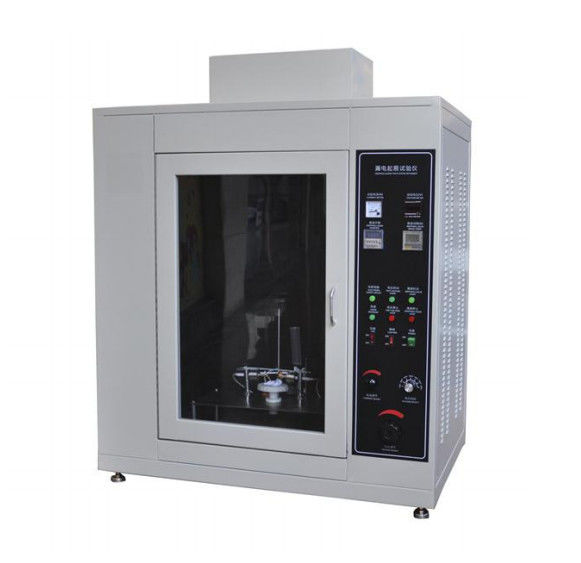

Tester de índice de seguimiento de corriente de fuga comparativa IEC60112
Aplicación:
Se medirá la resistencia relativa de seguimiento de un material aislante eléctrico sólido expuesto a campos eléctricos bajo la influencia de un campo eléctrico a voltajes de hasta 600 V.
Cuando se aplica una tensión entre los dispositivos de electrodos colocados en la superficie del material y el electrolito se deja caer entre los electrodos a intervalos regulares,es posible generar rastros en este caso de ensayoEl número de gotas necesarias para causar daños materiales aumenta a medida que disminuye el voltaje aplicado, y por debajo de un cierto límite, no se produce ningún seguimiento.
Cuando el material no está en el voltaje de prueba más alto, puede tener diferentes grados de corrosión, y se puede medir la profundidad de corrosión.
Características:

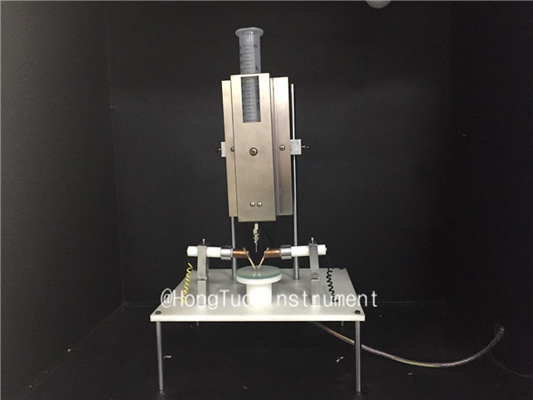

La cabeza del electrodo de la cámara de ensayo está hecha de metal de platino, que es resistente a altas temperaturas y corrosión, recuento preciso de gotas, sistema de control estable y confiable.
Las normas:
El uso de la tecnología de la Unión Europea (UE)1Se aplican las siguientes condiciones:1,GB/T4207-2003, IEC60112, ASTM D 3638-92 y otros ejemplos
Especificación:
| Presión del electrodo |
1.0±0.05N |
| Distancia del electrodo |
4.0 mm ± 0,01 mm, ángulo 60°±5 |
| El voltaje del electrodo |
ajustable de 100 a 600 V (48 a 60 Hz) y la caída de voltaje es inferior al 10% cuando la corriente de cortocircuito es de 1,0 ± 0,1 A. |
| Altura de caída |
ajustable desde 30 mm hasta 40 mm |
| Tamaño de la gota |
44 ~ 55 gotas/1cm3 ajustable |
| Tiempo de lanzamiento |
30 s ± 5 s |
| El número de gotas |
0~9999 veces ajustable |
| En caso de fugas del instrumento de ensayo del índice de traza eléctrica |
la corriente del bucle es superior a 0,5 A y se mantiene durante 2 segundos, la acción del relé corta la corriente, lo que indica que la muestra no está calificada |
| Proceso de ensayo de la máquina de ensayo del índice de traza eléctrica |

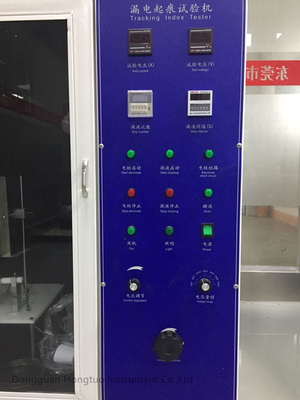

Control automático de los procedimientos de ensayo, ventilación independiente |
| Volumen del estudio del instrumento de ensayo con índice de traza eléctrica |
0.1m3 (puede ser personalizado de acuerdo con diferentes estándares 0,5 m3 o 0,75m3) |
| Dimensiones exteriores del equipo |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Fuente de alimentación |
AC 220V, 50 Hz |
