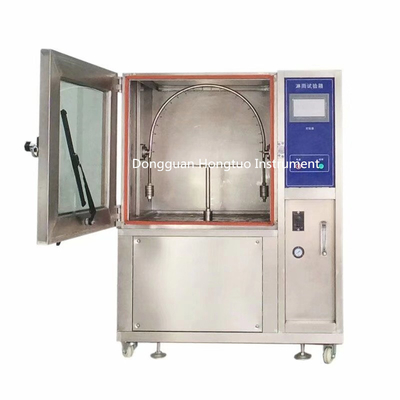

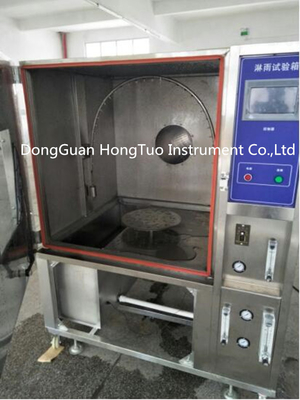

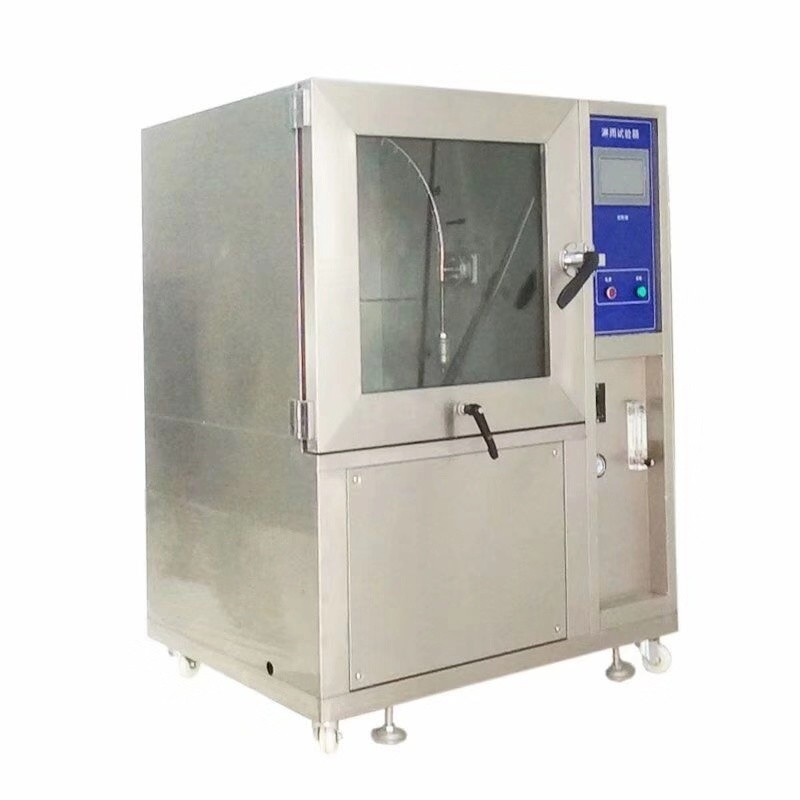

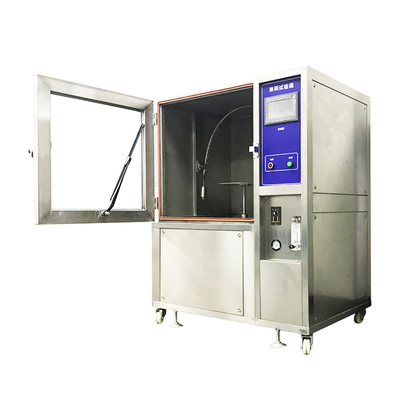

Cámara de prueba de pulverización de agua simulada para entornos IPX3 IPX4 IPX5 IPX6 automática para pruebas de impermeabilidad
Este producto cumple con GB 2423.38-90, GB / T10485-2007, estrictamente de acuerdo con la protección de los grados IPX3...IPX4...IPX5...IPX6... de GB / T4942.2-93, GB 4208—93, GB 4706, GB 7000 y otros estándares nacionales correspondientes y otros parámetros técnicos relevantes. Puede llevar a cabo la prueba de agua especificada por los estándares correspondientes
De acuerdo con IEC60529: 2001
Especificación:
| Modelo |
DH-IPX3.4.5.6-1000 |
| Dimensiones internas |
An1000 x Al1000 x Pr1000mm (An significa ancho, Al significa alto, Pr significa profundidad) |
| Peso |
aproximadamente 300 kg |
| Fuente de alimentación |
CA380V trifásica 50HZ |
| Rango de prueba |
IEC60529 IPX3-IPX4-IPX5-IPX6 |
| Rango de temperatura del agua |
El nivel de agua de pulverización es la temperatura ambiente. |
| Método de pulverización |
Lluvia de péndulo IPX3-IPX4, lluvia de pulverización IPX5-IPX6 |
| Flujo de pulverización |
IPX3, X4 flujo de agua por orificio 0.07L / min |
| IPX5 |
12.5 L / min ± 5% IPX6: 100 L / min ± 5% |

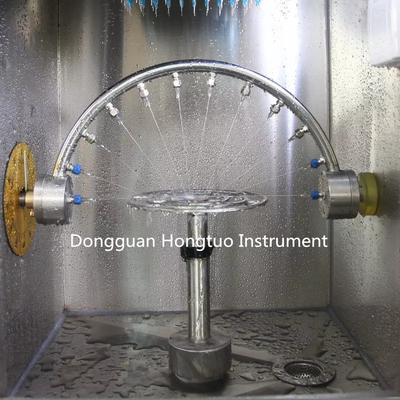

| Tubo oscilante |
tubo oscilante semicircular 180 ° |
| Radio del tubo oscilante |
R300 mm |
| Diámetro interior del tubo oscilante |
∮16mm |
| Oscilación del tubo oscilante |
90 ° delante y detrás, el ángulo se puede establecer arbitrariamente dentro de un rango total de 180° |
| Ciclo del tubo de péndulo de pulverización |
1 ～ 20 veces / minuto ajustable |
| Colocación de la boquilla |
Las boquillas se distribuyen en arcos de 90 ° a ambos lados del plano vertical. |
| Paso de la boquilla |
50mm |
| Apertura de la boquilla |
IPX3, X4: 0.4mm IPX5: 6.3mm IPX6: 12.5mm |
| Tamaño de la plataforma giratoria de la muestra |
∮350mm |
| Velocidad de la plataforma giratoria de la muestra |
1 ～ 20r / min ajustable |
| Carga del carrusel de muestras |
20kg |
Estructura:
Material: Caja interior: placa de acero inoxidable SUS304
Caja exterior: acero inoxidable o pintura
Puerta de la caja:
Puerta de una sola pieza, se abre hacia la izquierda, manija plana, con manija en el lado derecho
Con ventana de observación W300xH450mm ventana de vidrio transparente
Limpiaparabrisas
Una lámpara de iluminación en la caja
Gabinete de control de distribución de energía:
Disyuntor del circuito de alimentación principal
Cuadro de distribución
Ventilador de refrigeración
Motor de la bomba
Motor de rotación de la plataforma giratoria
Modo de circulación de agua:
La parte inferior se recicla y se reutiliza, para lograr el propósito de ahorrar agua
Válvula de suministro de agua del grifo, interruptor de nivel de líquido para controlar el nivel de agua del tanque de agua, dispositivo de filtro de entrada de agua

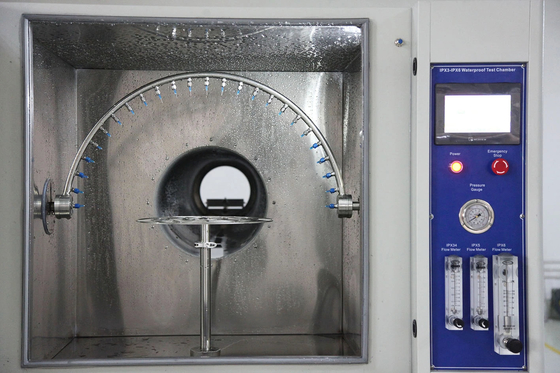

Panel de control: un controlador, interruptor de encendido, interruptor de iluminación, regulador de presión de pulverización, medidor de flujo de agua, manómetro de agua, regulador de velocidad de la plataforma giratoria
Configuración estándar: regulador de velocidad de la plataforma giratoria, ventana de vidrio templado y luces interiores para observación, filtro móvil de precisión, dispositivo de advertencia de bajo nivel de agua, tubería de desbordamiento, medidor de flujo: 0.5-5 L / min un grupo, 10-120 L / min un grupo, tanque de agua incorporado
Circulación de agua: utilice el tanque de agua de circulación interna para el reciclaje.
Método de reposición de agua: utilizando la válvula de suministro de agua del grifo, el interruptor de nivel de líquido para controlar el nivel de agua en el tanque interno, conexión directa al agua del grifo, sin necesidad de agua purificada.
Controlador de pulverización: controlador de pantalla táctil importado, que puede mostrar el tiempo de oscilación, la velocidad de oscilación, el ángulo de oscilación, el período de oscilación, etc.
Método de configuración: entrada táctil directa en inglés.
Modo de control: ingrese comandos desde la interfaz hombre-máquina, el PLC emite la señal después de recibir el comando para controlar el trabajo del motor del servidor privado y recibe la señal de pulso del servomotor para controlar el ángulo de oscilación, el período de oscilación y el tiempo de oscilación
Protección del gabinete: protección de bajo nivel de agua / protección contra sobrecalentamiento del motor / protección de límite del tubo oscilante.
secuencia de fase de potencia total y protección contra pérdida de fase / protección contra fugas / protección contra fallas de energía.
