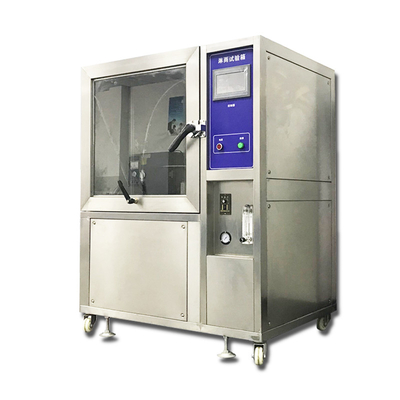

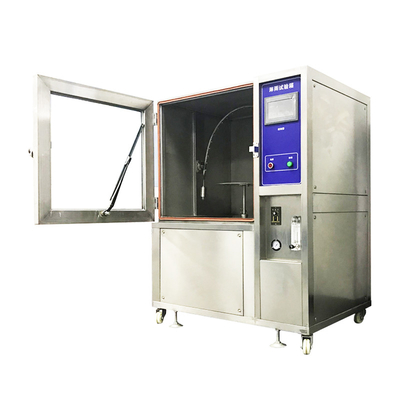

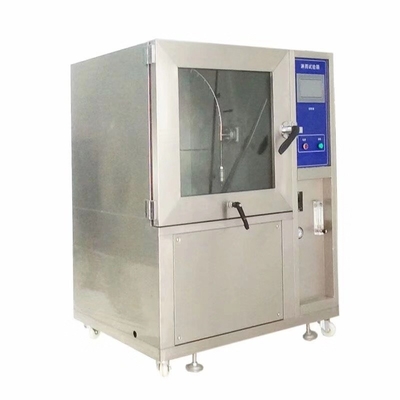

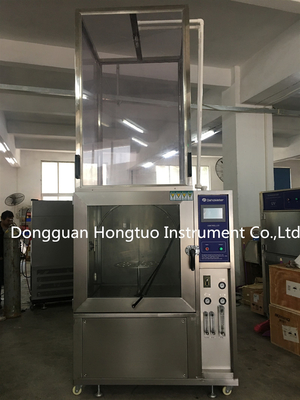

Cámara de prueba de resistencia a la lluvia IPX3/IPX4 impermeable ambiental, cámara de prueba de pulverización de agua
Soluciones técnicas
Este producto cumple con GB 2423.38-90GB / T10485-2007, estrictamente de acuerdo con la protección de IPX3, IPX4, grados de GB / T4942.2-93, GB 4208 —93, GB 4706, GB 7000 y otros estándares nacionales correspondientes y otros estándares relevantes de diseño y fabricación de parámetros técnicos. Puede llevar a cabo la prueba de agua especificada por los estándares correspondientes.
Parámetro técnico
| Espacio experimental |
600x600x600 (AnxAlxP)mm |
| Fuente de alimentación |
220V trifásica 50 / 60HZ MAX 30A. |

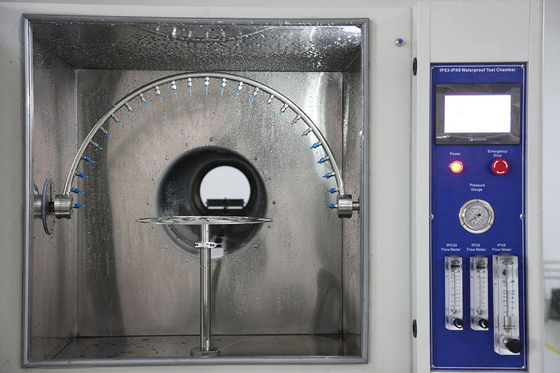

| Radio del tubo oscilante de pulverización de agua |
200mm |
| Diámetro de la tubería de pulverización de agua |
Φ16mm |
| Abertura del chorro de agua |
Φ0.4mm |
| Distancia de la abertura del chorro de agua |
50mm |
| Oscilación de la tubería de pulverización |
45 °, 60 °, 90 °, (ajustable) |
| Velocidad de oscilación |
4-25 RPM 0-25 RPM ajustable (ajuste de punto fijable) |
| Presión de agua |
1kg / cm2 ~ 3kg / cm2 (ajustable) |
| Presión |
0 ~ 6kg / cm2 (ajustable) |
| Precipitación |
2.5 (+1.6) mm / min |
| Velocidad de la plataforma giratoria |
0 ~ 20rpm |
| Caudalímetro |
5 ～ 10L / min, un juego. |
Estructura y característica
1. Placa interior de acero inoxidable SUS # 304
2. Placa exterior de acero inoxidable SUS # 430
3. Bomba de motor: bomba de alta presión resistente a la corrosión de acero inoxidable.
4. Tipo de bomba: Convección de voluta multiala.
5. Motor giratorio: motor de regulación de velocidad de 120W con regulador de velocidad.
6. Motor del mecanismo oscilante: grupo de accionamiento paso a paso Baishan, acción precisa
7. Un juego de boquillas estándar JIS-S, un juego de boquillas SAE, un juego de tubo oscilante, 18 boquillas, el diámetro de la boquilla es de 0,4 mm.
8. Flujo de agua: 0.1 ± 0.005 ~~ 12 ± 0.05L / min (ajustable)
9. Rango de prueba: GBT 10485 JIS-(S1, S2) SAE
A. GBT 10485 Método A
B. GBT 10485 Método B:
C. JIS D0203 (S1-S2) S1, S2——presión de agua 0.1, 0.3 Mpa; boquilla 40 (material acero inoxidable SUS 304), caudal 24.5 L / min, 39.2 L / min (negociable)
D. Trabajo personalizable (los parámetros de trabajo se pueden personalizar)
Aplicación
Este equipo de prueba de lluvia es un equipo no estándar. La caja de prueba de lluvia simulada artificial se utiliza para la iluminación externa y los dispositivos de señalización y la protección de las carcasas de las lámparas de automóviles. Es un equipo de prueba indispensable en la industria aeroespacial, automotriz y de motocicletas, eléctrica y electrónica, electrodomésticos, investigación científica y otros campos.
Principio de funcionamiento
1. Principio de funcionamiento de la pulverización de agua:
La bomba de agua extrae agua del tanque de agua en la caja de prueba. El tanque de agua → bomba → válvula de bola → filtro → válvula reguladora de presión → caudalímetro → tubo oscilante (manómetro de agua) en la caja → boquilla → muestra de prueba → tanque de agua

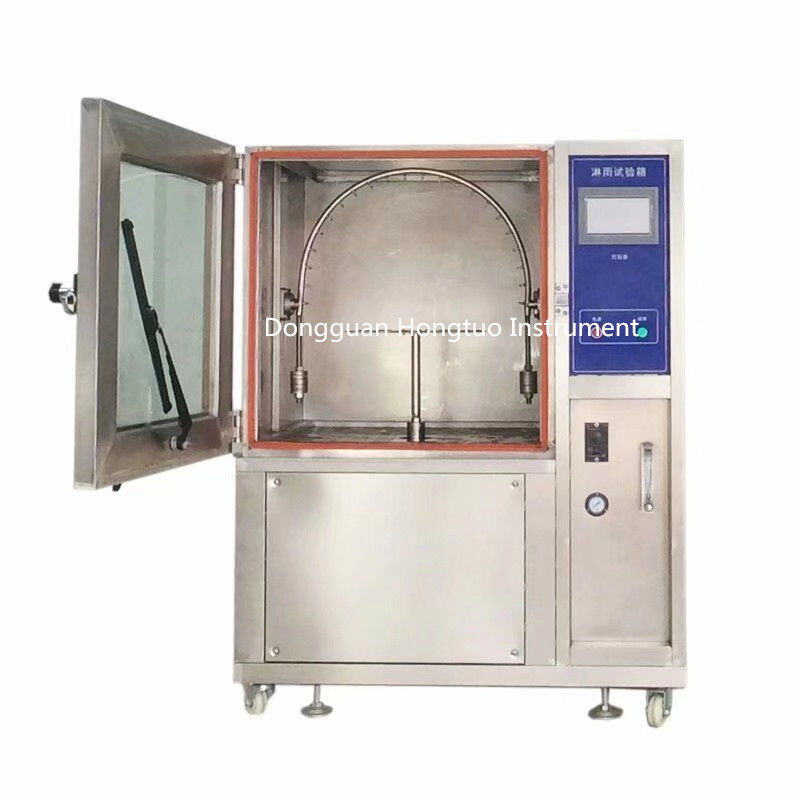

2. Funcionamiento de la transmisión del tubo oscilante:
Motor de transmisión → reductor → plataforma giratoria → biela → cremallera → engranaje → eje de conexión → tubo oscilante. El ángulo del tubo oscilante se puede ajustar mediante la plataforma giratoria en el reductor.
