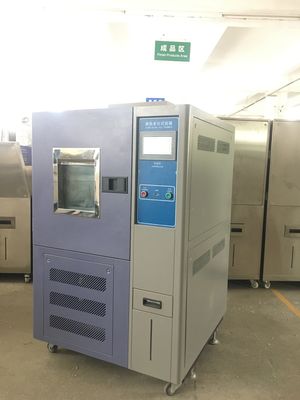

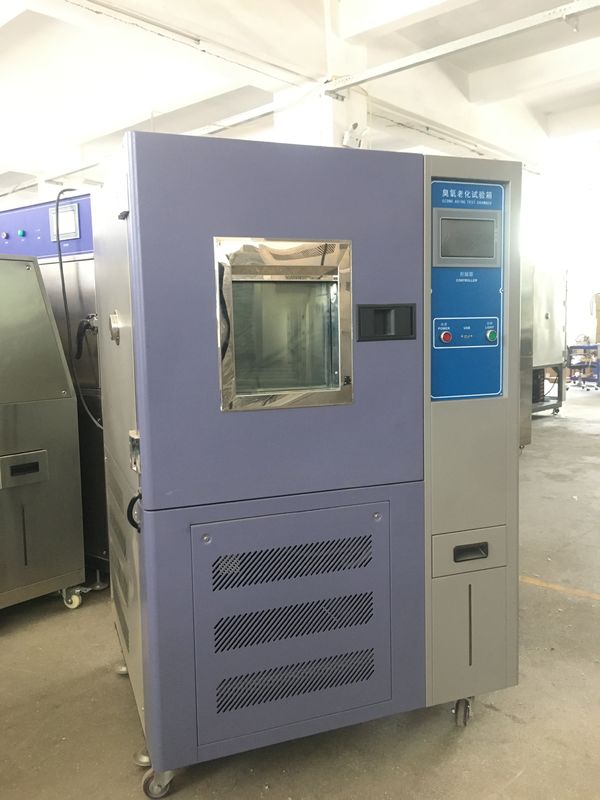

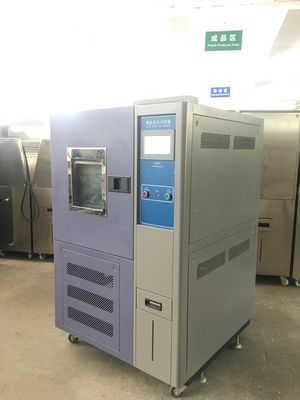

Máquina / Cámara / Gabinete / Horno / Equipo de Envejecimiento por Ozono
1. Introducción
150L (L significa litro)
W500 X H600 x D500mm (W representa ancho, H representa altura, D representa profundidad)
W1100 X H1700 X D1050mm (W representa ancho, H representa altura, D representa profundidad)
Aproximadamente 220 kg
AC220±5%V /50±0.5Hz
1.1. Aplicación-El contenido de ozono en la atmósfera es muy pequeño, pero es el principal factor de agrietamiento del caucho. Este producto simula y fortalece las condiciones de ozono en la atmósfera, estudia la ley del efecto del ozono en el caucho e identifica y evalúa rápidamente la resistencia al ozono y al envejecimiento del caucho. El método de eficiencia de protección anti-ozono. Norma de referencia: GB/T7762-2003 método de ensayo de tracción estática de caucho vulcanizado o caucho termoplástico anti-agrietamiento por ozono, GB/T2951.21-2008 método general de ensayo de material de aislamiento y cubierta de cable, GB/T 11206-2009 método de agrietamiento superficial de ensayo de envejecimiento de caucho y otros métodos de ensayo especificados en las normas relacionadas.
1.2. Principios y métodos-Los métodos de ensayo se pueden dividir en "estáticos" y "dinámicos" según los métodos y normas de ensayo. Estático significa que la muestra se estira y se coloca en la caja de ensayo para su ensayo, mientras que dinámico significa que la muestra se coloca en la caja de ensayo. En el dispositivo, realice la prueba mientras se estira, y la fluctuación del estiramiento es de aproximadamente el 5%-45% de la propia muestra probada
2. Principal técnicoParámetros
2.1. Rango de temperatura: 0℃-80℃
2.2. Fluctuación de temperatura: ±0.5℃ Precisión de distribución de temperatura: ±2.0℃
2.3. Precisión de la concentración de ozono: 10~400pphm ±10%
2.4. Frecuencia de elevación del bastidor de muestras: 2R/min (opcional)
2.5. Velocidad del aire: 12～16mm/s
2.6. Velocidad del bastidor de muestras: bastidor de muestras giratorio de 360 grados (velocidad de rotación de 1~3 revoluciones por minuto u opcional ajustable)
3.StructuralCaracterísticas
3.1. Estructura: Una máquina.
a) 3.2. Material-caja interior: placa de acero inoxidable SUS304
b) Caja exterior: placa de acero inoxidable SUS304 o barniz horneado (blanco beige).
c) Aislamiento térmico: doble protección de espuma rígida de poliuretano + algodón aislante térmico de silicato de aluminio.
a) 3.3. Puerta de la caja: puerta de apertura única, apertura izquierda.
b) Dos tiras de sellado de caucho de silicona para el marco de la ventana/marco de la puerta y dispositivo de calefacción eléctrica anti-condensación.
c) Ventana de observación W300xH450mm y lámparas de iluminación están equipadas en las puertas y ventanas.
3.4. Requisitos del bastidor de muestras
a) (Experimento dinámico; opcional)-Fije ambos extremos de la muestra con abrazaderas bajo la elongación requerida. Cuando esté en contacto con el aire ozonizado, la longitud de la muestra debe ser básicamente paralela a la dirección del flujo de aire
b) El dispositivo debe estar hecho de un material (como el aluminio) que no descomponga fácilmente el ozono.
c) Haga que la velocidad de rotación de la muestra esté entre (20^-25) mm/s, en un plano vertical de aire seco, cada muestra se mueve continuamente a lo largo de la misma ruta
d) El tiempo para una rotación de la misma muestra es (8^-12) min. El área de escaneo de la muestra es al menos el 40% del área efectiva de la caja de ensayo.
e) La preparación de la muestra debe cumplir con los requisitos de GB/T 9865.1. La muestra se corta mejor de la pieza de ensayo recién moldeada, si es necesario, se puede cortar del producto terminado. La muestra debe ser de al menos 3 muestras por condición de ensayo. El ancho de la muestra estándar larga no es inferior a 10 mm, el grosor es de 2,0 mm±0,2 mm y la longitud de la muestra entre los dos extremos de la abrazadera antes del estiramiento no es inferior a 40 mm.
Dispositivo de ensayo estático estándar-

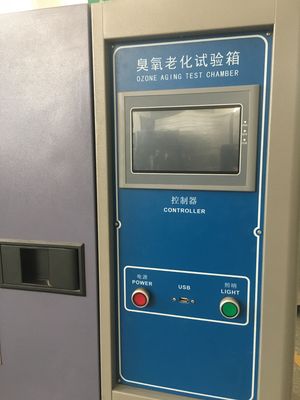

- a) 3.5. Panel de control-Pantalla del controlador
- b) Interruptor de encendido
- c) Botón de iluminación,

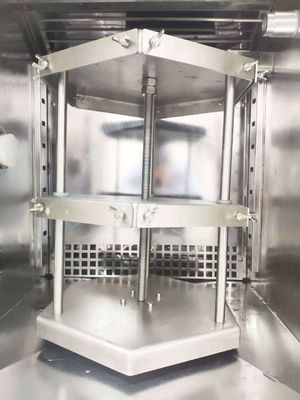

- a) 3.6. Configuración del gabinete: una plataforma giratoria de bastidor de acero inoxidable SUS #304 en el interior
- b) φ50mm orificio de plomo: 1 pieza, equipado con tapa de orificio y tapón de goma de silicona.
- c) 4 ruedas giratorias móviles
- d) 4 trípodes fijos horizontales
- Hay un orificio de drenaje en la parte inferior del cuerpo de la caja para facilitar el drenaje del agua de condensación de la unidad；
